Moduł pod aparaty na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBG101 | 2CPX041650R9999 ABB

Alternatywny kod produktu: 2CPX041650R9999

Opis i Kluczowe Cechy

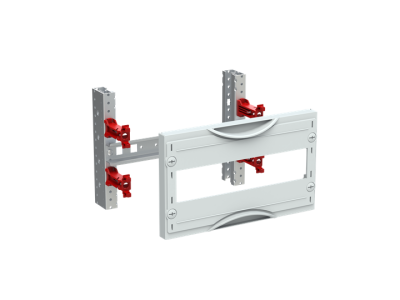

Moduł pod aparaty na szynę DIN CombiLine MBG101 (2CPX041650R9999) to niezmontowany panel rozdzielczy przeznaczony do samodzielnej konfiguracji wnętrza szafy sterowniczej. Dzięki szerokości 250 mm i pojemności 12 jednostek przestrzennych (GU) umożliwia elastyczne rozmieszczenie aparatury modułowej w instalacjach przemysłowych i budynkowych. W zestawie znajduje się szyna DIN 35×15 mm z perforacją ułatwiającą mocowanie uchwytów przewodów oraz pokrywa z wycięciem w kolorze RAL 7035.

• Szerokość panelu 250 mm / 12 jednostek przestrzennych (GU): zapewnia dużą pojemność montażową przy zachowaniu kompaktowych wymiarów, optymalizując wykorzystanie miejsca w szafie.
• Szyna DIN 35×15 mm z perforacją: umożliwia szybkie i pewne mocowanie aparatów modułowych oraz przewodów za pomocą standardowych uchwytów, skracając czas instalacji.
• Pokrywa z tworzywa sztucznego z wycięciem (RAL 7035): chroni aparaturę przed przypadkowym dotykiem, a wycięcie ułatwia dostęp do elementów sterowniczych bez konieczności demontażu całej osłony.
• Zamknięcie zaprasowywane i obracane pod kątem 90°: gwarantuje stabilne i bezpieczne zamknięcie pokrywy, jednocześnie umożliwiając szybki dostęp serwisowy.
• Możliwość stosowania od głębokości szafy 120 mm: pasuje do wąskich rozdzielnic, pozwalając na zabudowę tam, gdzie przestrzeń jest ograniczona.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa i jakości obowiązującymi dla rozdzielnic niskiego napięcia (standard DIN oraz certyfikat CE). Konstrukcja modułu wspiera wymagania norm serii IEC/EN 61439 dotyczące rozdzielnic i sterownic.

Zastosowanie

Moduł CombiLine MBG101 stanowi bazę do budowy rozdzielnic sterowniczo‑zasilających w różnorodnych systemach elektroinstalacyjnych. Pozwala na samodzielne skompletowanie wnętrza rozdzielnicy z wybranych aparatów modułowych (wyłączniki, styczniki, przekażniki, przyciski sterownicze itp.).

• Montaż aparatury modułowej w rozdzielnicach piętrowych i szafach sterowniczych w przemyśle oraz budownictwie komercyjnym.
• Tworzenie dedykowanych układów sterowania i sygnalizacji w automatyce budynkowej (oświetlenie, wentylacja, klimatyzacja).
• Zabudowa modułów sterowniczych w serwerowniach, instalacjach UPS oraz panelach zasilania rezerwowego.
• Samodzielna rozbudowa istniejących rozdzielnic o dodatkowe szyny DIN i aparaty bez konieczności wymiany całej obudowy.

Wskazówki Montażowe

Montaż i wszelkie prace przy rozdzielnicy mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Moduł przeznaczony jest do mocowania na szynie DIN TH35 w rozdzielnicy lub szafie sterowniczej o głębokości minimum 120 mm. Momenty dokręcania połączeń śrubowych oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi przepisami.

FAQ

• Czy moduł jest dostarczany w stanie zmontowanym? Nie, jest to zestaw do samodzielnego montażu – umożliwia indywidualną konfigurację rozmieszczenia aparatów na szynie DIN.
• Jakie aparaty można montować w tym module? Wszystkie urządzenia przystosowane do montażu na szynie DIN 35 mm – wyłączniki, styczniki, przekażniki, przyciski, przełączniki itp., o szerokości mieszczącej się w 12 jednostkach przestrzennych (GU).
• Jaki jest stopień ochrony modułu? Producent nie podaje konkretnego stopnia IP – w standardowej zabudowie rozdzielnicy uzyskuje się ochronę IP20 (ochrona przed dotknięciem palcem) dzięki obudowie zewnętrznej. Moduł jest elementem wnętrza rozdzielnicy.
