Moduł płyta montażowa, do samodzielnego montażu (zestaw), CombiLine, MBM214 | 2CPX041717R9999 ABB

Alternatywny kod produktu: 2CPX041717R9999

Opis i Kluczowe Cechy

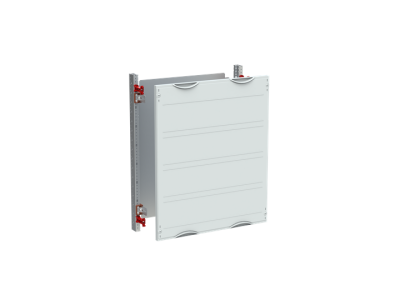

Moduł płyty montażowej CombiLine MBM214 (symbol 2CPX041717R9999) to gotowy zestaw do samodzielnego montażu panelu rozdzielczego. Wyposażony w 96 jednostek przestrzennych oferuje elastyczną aranżację wnętrza szafy. Płyty montażowe z blachy stalowej o grubości 2 mm zapewniają mechaniczną sztywność i trwałość, niezbędną przy montażu aparatury modułowej. Bezstopniowa regulacja głębokości umożliwia precyzyjne dopasowanie do szaf o głębokości od 200 mm.

• 96 jednostek przestrzennych: duża pojemność montażowa umożliwia swobodne rozmieszczenie aparatury, szyn DIN i osprzętu wewnątrz rozdzielnicy.
• Bezstopniowa regulacja głębokości 103–158 mm: dopasowanie pozycji płyty do konkretnej szafy bez potrzeby stosowania dodatkowych dystansów.
• Płyty montażowe ze stali 2 mm: wysoka wytrzymałość mechaniczna i stabilność wymiarowa przez cały okres eksploatacji.
• Szerokość użytkowa 438 mm, wysokość użytkowa 566 mm: optymalna przestrzeń robocza dla typowych układów aparatury modułowej.
• Pokrywy z tworzywa sztucznego RAL 7035, zamykane pod kątem 90°: estetyczne wykończenie w kolorze jasnoszarym oraz łatwy dostęp do wnętrza szafy.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach elektrycznych według standardów DIN, co gwarantuje kompatybilność z większością rozdzielnic i szaf sterowniczych dostępnych na rynku.

Zastosowanie

Moduł płyty montażowej CombiLine MBM214 został zaprojektowany do budowy wnętrz rozdzielnic i szaf sterowniczych w instalacjach przemysłowych i budynkowych. Sprawdzi się wszędzie tam, gdzie wymagana jest duża elastyczność rozmieszczenia aparatury.

• Zabudowa rozdzielnic głównych i podrozdzielnic w obiektach komercyjnych i przemysłowych.
• Montaż szyn DIN oraz aparatury modułowej (styczniki, wyłączniki, przekaźniki) w systemach automatyki.
• Tworzenie wydzielonych pól sterowniczych w szafach sterowniczych maszyn i urządzeń.
• Rozbudowa istniejących rozdzielnic o dodatkowe moduły wyposażenia wewnętrznego.

Wskazówki Montażowe

Montaż płyty montażowej oraz wszelkie prace wewnątrz rozdzielnicy mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Płytę montuje się na wewnętrznym ruszcie szafy za pomocą dołączonego uchwytu montażowego, umożliwiającego bezstopniową regulację głębokości. Moment dokręcania śrub należy stosować zgodnie z dokumentacją producenta. Przekroje przewodów oraz obciążalność prądową dobierz do zastosowanej aparatury i norm instalacyjnych.

FAQ

• Z jakiego materiału wykonana jest płyta montażowa? Płyty montażowe wykonane są z blachy stalowej o grubości 2 mm, co zapewnia wysoką sztywność i odporność na odkształcenia.
• Czy głębokość montażu można regulować? Tak, uchwyt montażowy pozwala na bezstopniową regulację głębokości w zakresie od 103 mm do 158 mm. Producent zaleca użytkowanie w szafach o głębokości co najmniej 200 mm.
• Jakie są wymiary użytkowe płyty? Szerokość użytkowa wynosi 438 mm, wysokość użytkowa 566 mm, a szerokość całkowita rusztu to 600 mm (4 GU).
