Moduł, płyta montażowa, do samodzielnego montażu (zestaw), CombiLine, MBM114K | 2CPX041642R9999 ABB

Alternatywny kod produktu: 2CPX041642R9999

Opis i Kluczowe Cechy

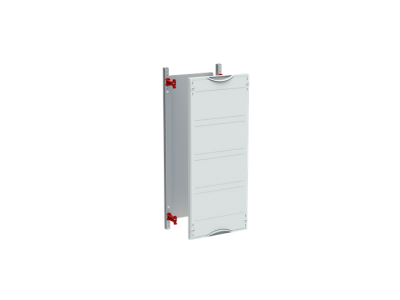

Moduł CombiLine MBM114K (symbol 2CPX041642R9999) to płyta montażowa zaprojektowana do samodzielnego montażu w szafach rozdzielczych. Wyposażona w jednostkę rusztową o szerokości 600 mm (4 GU) i 48 jednostkach przestrzennych, zapewnia elastyczne rozmieszczenie aparatury modułowej. Wysoka jakość wykonania z blachy stalowej 2 mm gwarantuje stabilność konstrukcji i długotrwałą wytrzymałość mechaniczną. Pokrywy z tworzywa sztucznego w kolorze szarym RAL 7035 dopełniają estetykę i funkcjonalność modułu.

• Blacha stalowa 2 mm: Wysoka odporność na odkształcenia i obciążenia mechaniczne – idealna do montażu aparatów elektrycznych o większych gabarytach.
• 48 jednostek przestrzennych: Umożliwia elastyczne rozmieszczenie modułów o szerokości 18 mm, dostosowane do indywidualnych potrzeb instalacji.
• Szerokość 600 mm (4 GU): Kompatybilna z szeroką gamą szaf rozdzielczych i obudów modułowych.
• Bezstopniowa regulacja głębokości: Umożliwia precyzyjne dopasowanie płyty do wymiarów szafy (głębokość użytkowa 82 mm, szerokość użytkowa 200 mm, wysokość użytkowa 566 mm).
• Pokrywy z tworzywa sztucznego RAL 7035: Estetyczne wykończenie i dodatkowa ochrona przed kurzem oraz uszkodzeniami mechanicznymi.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących konstrukcji i bezpieczeństwa szaf rozdzielczych. Wykonany zgodnie z zaleceniami producenta systemu CombiLine, co zapewnia pełną kompatybilność z innymi elementami systemu.

Zastosowanie

Moduł MBM114K przeznaczony jest do organizacji wnętrza szaf rozdzielczych, zapewniając uporządkowane i bezpieczne rozmieszczenie aparatury modułowej.

• Montaż aparatury modułowej w szafach rozdzielczych o szerokości 600 mm (4 GU).
• Elastyczne rozmieszczenie modułów o szerokości 18 mm dzięki 48 jednostkom przestrzennym.
• Stosowanie w systemach CombiLine jako element uzupełniający dla organizacji wnętrza rozdzielnicy.
• Instalacje przemysłowe i budynkowe wymagające modularnego podejścia do montażu aparatury.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Płytę montażową należy przymocować do szkieletu szafy przy użyciu odpowiednich wkrętów montażowych, zachowując odpowiednie odstępy. Regulacja głębokości i szerokości odbywa się płynnie dzięki systemowi bezstopniowej regulacji. Po zamontowaniu aparatury należy założyć pokrywy z tworzywa sztucznego, dbając o ich prawidłowe zamknięcie (90 stopni). Minimalna głębokość szafy do zastosowania wynosi 120 mm.

FAQ

• Jaka jest maksymalna masa aparatów, które można zamontować na płycie? Dokładna nośność nie została określona w danych produktu. Zaleca się konsultację z dokumentacją techniczną lub producentem systemu CombiLine.
• Czy moduł jest kompatybilny ze wszystkimi typami szaf rozdzielczych? Moduł o szerokości 600 mm (4 GU) jest standardowo kompatybilny z większością szaf o tej szerokości, jednak zaleca się weryfikację wymiarów przed montażem.
• Jakie narzędzia są potrzebne do montażu? Do montażu niezbędne będą wkrętarka, wkręty montażowe (typ zależy od konstrukcji szafy) oraz ewentualnie poziomica do precyzyjnego ustawienia płyty.
