Moduł ochronny do gniazda RPZ i RXZ 6-24V AC/DC, warystor, Zelio Relay | RXM021RB Schneider Electric

Opis i Kluczowe Cechy

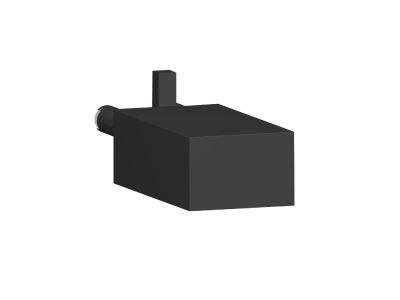

Moduł ochronny warystor RXM021RB marki Zelio Relay (Schneider Electric) przeznaczony do montażu w gniazdach serii RPZ i RXZ. Działa w zakresie napięcia 6-24 V AC/DC, skutecznie tłumiąc przepięcia i chroniąc przekaźniki przed uszkodzeniem. Niewielka masa oraz kompatybilność z wieloma typami gniazd czynią go uniwersalnym akcesorium do szaf sterowniczych i rozdzielnic.

• Napięcie znamionowe 6–24 V AC/DC: zapewnia ochronę przekaźników w obwodach niskiego napięcia, wydłużając żywotność elementów łączeniowych.
• Kompatybilność z gniazdami RPZ (1,2 C/O) i RXZ (2,3,4 C/O): jeden moduł pasuje do wielu podstaw, co upraszcza dobór akcesoriów.
• Oszczędność czasu montażu nawet do 65% przy zastosowaniu zworki magistrali: szybkie łączenie wielu modułów bez indywidualnego okablowania.
• Łatwa instalacja i demontaż: warystor wsuwa się bezpośrednio w gniazdo, nie wymaga narzędzi ani dodatkowych przewodów.
• Niska waga: nie obciąża konstrukcji szafy ani listwy DIN, pozwala na elastyczne rozmieszczenie aparatury.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich i posiada certyfikat CE. Jako akcesorium dedykowane do przekaźników Zelio Relay zapewnia pełną kompatybilność i spełnia standardy bezpieczeństwa obowiązujące w automatyce przemysłowej.

Zastosowanie

Moduł ochronny warystor RXM021RB znajduje zastosowanie wszędzie tam, gdzie konieczne jest zabezpieczenie cewek przekaźników przed przepięciami łączeniowymi i atmosferycznymi. Sprawdza się w układach sterowania maszyn, szafach rozdzielczych oraz instalacjach automatyki budynkowej.

• Ochrona przekaźników w obwodach sterowania silnikami i napędami.
• Tłumienie przepięć indukowanych w liniach sygnałowych przekaźników i styczników.
• Zabezpieczenie cewek w układach PLC oraz modułach wejść/wyjść.
• Redukcja zakłóceń elektromagnetycznych w szafach z dużą liczbą łączników.

Wskazówki Montażowe

Montaż i podłączenie modułu ochronnego mogą być wykonywane wyłącznie przez personel posiadający odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia zasilającego. Warystor przeznaczony jest do bezpośredniego osadzenia w gnieździe RPZ lub RXZ na szynie TH35 (DIN). Przekrój przewodów oraz moment dokręcania połączeń należy dobierać zgodnie z dokumentacją producenta przekaźnika i gniazda. Przed rozpoczęciem prac upewnij się, że obwód nie znajduje się pod napięciem.

FAQ

• Do jakich gniazd pasuje moduł RXM021RB? Moduł jest kompatybilny z gniazdami RPZ wyposażonymi w 1 lub 2 styki C/O oraz z gniazdami RXZ o liczbie styków 2, 3 i 4 C/O.
• Czy moduł wymaga osobnego zasilania? Nie, warystor jest elementem pasywnym – montuje się go bezpośrednio na gnieździe i nie wymaga dodatkowego źródła zasilania.
• Jakie napięcie ochronne zapewnia warystor? Moduł pracuje w zakresie napięcia znamionowego 6–24 V AC/DC, skutecznie tłumiąc przepięcia występujące w obwodach o tych wartościach.
