Moduł ochronny do gniazda RPZ i RXZ 110-240V AC/DC, warystor, Zelio Logic | RXM021FP Schneider Electric

Opis i Kluczowe Cechy

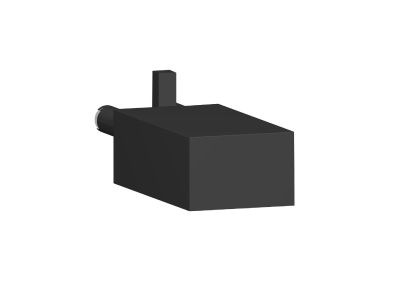

Moduł ochronny RXM021FP firmy Schneider Electric (seria Zelio Logic) to warystor przeznaczony do montażu w gniazdach przekaźnikowych RPZ (1-2 C/O) i RXZ (2-4 C/O). Działa przy napięciu 110-240 V AC/DC, skutecznie tłumiąc przepięcia powstające w cewkach indukcyjnych i zwiększając trwałość styków przekaźnika. Kompaktowa budowa umożliwia oszczędność miejsca w szafie sterowniczej i upraszcza okablowanie.

• Napięcie znamionowe 110-240 V AC/DC: Ochrona przekaźników w popularnych obwodach sterowania – redukcja ryzyka uszkodzenia styków i wydłużenie żywotności urządzenia.
• Kompatybilność z gniazdami RPZ (1-2 C/O) i RXZ (2-4 C/O): Uniwersalne akcesorium pasujące do szerokiej gamy podstaw przekaźników serii Zelio – oszczędność czasu przy doborze.
• Modułowa konstrukcja do bezpośredniego montażu w gnieździe: Łatwa instalacja bez konieczności dodatkowego okablowania – zmniejsza ryzyko błędów montażowych.
• Niska waga i kompaktowe wymiary: Możliwość umieszczenia modułu w ciasnych rozdzielnicach – optymalne wykorzystanie przestrzeni.
• Zastosowanie jako element ochrony przeciwprzepięciowej w obwodach cewek: Zabezpiecza obwody sterowania przed skokami napięcia wywołanymi wyłączaniem cewek przekaźników i styczników.

Zgodność z Normami

Moduł ochronny RXM021FP został zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich oraz posiada oznaczenie CE. Produkt spełnia standardy bezpieczeństwa stosowane w aparaturze modułowej i jest przeznaczony do użytku w instalacjach przemysłowych oraz budynkowych.

Zastosowanie

Warystor RXM021FP znajduje zastosowanie wszędzie tam, gdzie konieczna jest ochrona przekaźników przed przepięciami łączeniowymi. Idealnie nadaje się do:

• Sterowania silnikami, zaworami i siłownikami w automatyce przemysłowej – ochrona styków przekaźników przed iskrzeniem.
• Obwodów sygnalizacyjnych i alarmowych – zwiększenie niezawodności pracy układów.
• Systemów automatyki budynkowej (BMS) – przedłuża żywotność przekaźników sterujących oświetleniem, roletami i klimatyzacją.
• Impulsowego sterowania stycznikami i przekaźnikami w szafach sterowniczych – eliminacja przepięć generowanych przy wyłączaniu cewek.

Wskazówki Montażowe

Montaż modułu ochronnego RXM021FP może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Moduł przeznaczony jest do wpięcia bezpośrednio w gniazdo przekaźnikowe RPZ lub RXZ (zgodnie z dokumentacją gniazda). Nie wymaga dodatkowego okablowania – wystarczy umieścić warystor w dedykowanym gnieździe, a następnie włożyć przekaźnik. Zaleca się sprawdzenie kompatybilności z konkretnym modelem gniazda przed montażem. Przekroje przewodów i momenty dokręcania należy dobierać zgodnie z dokumentacją techniczną gniazda oraz przekaźnika.

FAQ

• Jaki jest zakres napięcia pracy warystora RXM021FP? Moduł przeznaczony jest do napięcia 110-240 V AC/DC – idealnie pasuje do typowych obwodów sterowania.
• Czy warystor pasuje do gniazda RXM? Symbol RXM021FP oznacza moduł przeznaczony do gniazd serii Zelio – zarówno RPZ (1-2 C/O), jak i RXZ (2-4 C/O). Przed zakupem sprawdź typ swojego gniazda.
• Czy moduł jest wyposażony w diodę LED wskazującą stan? Nie – warystor RXM021FP jest elementem pasywnym (tłumiącym przepięcia), nie zawiera sygnalizacji optycznej.
