Moduł LED z zaciskiem N, 12–48V, 0,4–0,9mA kolor LED biały | WDE1687W Hager

Opis i Kluczowe Cechy

Moduł LED z zaciskiem neutralnym N zasilany napięciem 12–48V to kompaktowe rozwiązanie do sygnalizacji stanu pracy w instalacjach elektrycznych. Pobór prądu w zakresie 0,4–0,9mA zapewnia niskie zużycie energii przy wysokiej widoczności świecenia w kolorze białym. Idealny do montażu w rozdzielnicach, szafach sterowniczych i obudowach aparatury modułowej.

• Zasilanie 12–48V: Szeroki zakres napięć wejściowych umożliwia zastosowanie w różnych typach instalacji, od niskonapięciowych po przemysłowe.
• Pobór prądu 0,4–0,9mA: Minimalne zużycie energii – moduł LED nie obciąża obwodu sygnalizacyjnego.
• Kolor LED biały: Wysoka jasność i kontrast, łatwa identyfikacja stanu pracy nawet w słabo oświetlonych pomieszczeniach.
• Zacisk neutralny N: Umożliwia bezpośrednie podłączenie do obwodu neutralnego, eliminując potrzebę stosowania dodatkowych rozgałęźników.

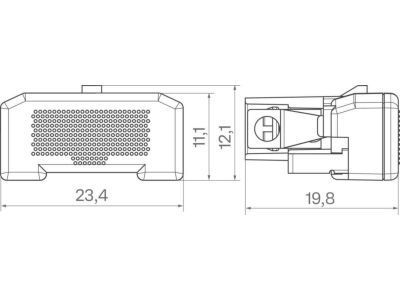

• Kompaktowa budowa: Możliwość montażu w standardowych miejscach instalacyjnych, np. na szynach DIN.

Zgodność z Normami

Moduł spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami bezpieczeństwa dla urządzeń niskonapięciowych i sygnalizacji stanu.

Zastosowanie

Moduł LED z zaciskiem N znajduje zastosowanie w instalacjach elektrycznych jako wskaźnik stanu pracy, obecności napięcia lub aktywności obwodu.

• Sygnalizacja zasilania w rozdzielnicach i szafach sterowniczych.
• Wskaźnik obecności napięcia w obwodach 12–48V (np. w systemach automatyki budynkowej).
• Identyfikacja aktywnych obwodów w instalacjach przemysłowych.
• Zastosowanie w aparaturze modułowej jako element wizualnego monitoringu stanu.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Podłączenie należy przeprowadzić przy odłączonym napięciu – zacisk neutralny N podłączyć do przewodu neutralnego, a drugi zacisk do odpowiedniego punktu sygnalizowanego obwodu. Moduł mocować w miejscach dostępnych do przeglądu, z dala od źródeł ciepła. Zapewnić odpowiednią wentylację w razie montażu w obudowach zamkniętych.

FAQ

• Czy moduł LED działa przy napięciu stałym (DC) i przemiennym (AC)? Tak, moduł jest przystosowany do pracy zarówno z napięciem stałym (DC) 12–48V, jak i przemiennym (AC) w tym zakresie.
• Jaki jest maksymalny pobór prądu przez moduł? Maksymalny pobór prądu wynosi 0,9mA, co pozwala na długotrwałą pracę bez obciążania obwodu sygnalizacyjnego.
• Czy moduł wymaga dodatkowego rezystora ograniczającego prąd? Nie – moduł posiada wbudowany układ ograniczający prąd, dzięki czemu może być podłączany bezpośrednio do obwodu.
