Moduł łączeniowy wyłącznik-stycznik dla 3RV2X1 3RV2X21 3RT2X2 sterowanie AC przyłącze śrubowe | 3RA2921-1AA00 Siemens

Opis i Kluczowe Cechy

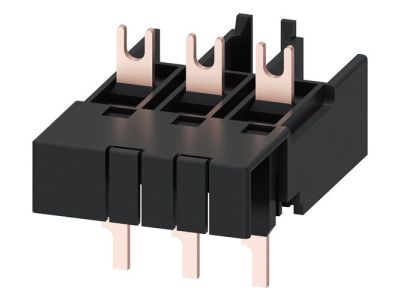

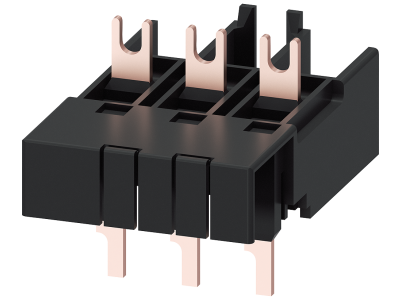

Moduł łączeniowy Siemens o numerze katalogowym 3RA2921-1AA00 to wysokiej klasy komponent systemowy pochodzący z renomowanej rodziny SIRIUS, zaprojektowany z myślą o tworzeniu bezkanałowych zestawów rozruchowych. Urządzenie to umożliwia bezpośrednie, mechaniczne i elektryczne połączenie wyłącznika silnikowego typu 3RV2 (rozmiar S0 lub S00) ze stycznikiem mocy 3RT2 (rozmiar S0) przy sterowaniu prądem przemiennym (AC). Wyposażenie modułu w trzy bieguny główne gwarantuje pełną kompatybilność z trójfazowymi układami zasilania silników elektrycznych.

Kluczową cechą produktu jest zastosowanie przyłączy śrubowych, które zapewniają trwały i pewny styk elektryczny, odporny na wstrząsy oraz drgania występujące w środowisku przemysłowym. Dzięki zintegrowanym zworom i mostkom, moduł eliminuje konieczność stosowania dodatkowego okablowania między aparatami, co znacząco redukuje czas montażu oraz minimalizuje ryzyko błędów łączeniowych. Kompaktowa budowa dopasowana do rozmiarów S0 i S00 pozwala na optymalne wykorzystanie przestrzeni w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami grupy Siemens SIRIUS, co zapewnia pełną integrację z pozostałymi elementami aparatury modułowej. Moduł spełnia wymagania norm dotyczących przemysłowej aparatury łączeniowej, co potwierdzają certyfikaty bezpieczeństwa oraz deklaracje zgodności CE. Wykorzystanie materiałów o wysokiej wytrzymałości dielektrycznej oraz termicznej gwarantuje bezpieczną pracę w szerokim zakresie temperatur roboczych, typowych dla rozdzielnic niskiego napięcia.

Zastosowanie

Moduł 3RA2921-1AA00 znajduje szerokie zastosowanie w budowie układów sterowania i zabezpieczania napędów elektrycznych. Jest niezastąpiony w:

• Tworzeniu kompaktowych układów rozruchowych typu bezpośredniego (DOL - Direct On Line).
• Prefabrykacji szaf sterowniczych, gdzie kluczowa jest oszczędność miejsca i estetyka połączeń.
• Systemach automatyki przemysłowej wymagających wysokiej niezawodności łączeniowej.
• Modernizacji istniejących instalacji opartych na systemie SIRIUS, umożliwiając szybką wymianę lub rozbudowę zestawów 3RV2/3RT2.

Wskazówki Montażowe

Montaż modułu łączeniowego jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Aby zapewnić poprawną pracę zestawu, należy:

• Wsunąć moduł w odpowiednie gniazda zaciskowe wyłącznika silnikowego 3RV2 oraz stycznika 3RT2.
• Dokręcić zaciski śrubowe z momentem zalecanym przez producenta, aby uniknąć przegrzewania się styków pod obciążeniem.
• Upewnić się, że rozmiary mechaniczne obu aparatów są kompatybilne z modułem (S0/S00 dla wyłącznika i S0 dla stycznika).
• Zweryfikować poprawność osadzenia zestawu na szynie DIN (TH35) po dokonaniu połączenia elektrycznego.

FAQ

• Czy moduł pasuje do styczników ze sterowaniem DC? Ten konkretny model (3RA2921-1AA00) jest dedykowany do zestawów ze sterowaniem AC. Dla wersji DC należy sprawdzić kompatybilność ze względu na inne wymiary cewek styczników.
• Jakie są korzyści z użycia modułu zamiast przewodów? Główną korzyścią jest sztywność konstrukcji, oszczędność miejsca oraz eliminacja błędów w połączeniach fazowych, co przyspiesza uruchomienie instalacji.
• Czy moduł zawiera mostki w zestawie? Tak, produkt jest kompletnym elementem łączeniowym wyposażonym w niezbędne zwory i mostki do połączenia torów głównych.
