Moduł łączeniowy dla DILM7-M15 z zaciskami śrubowymi, PKZM0-XDM15ME | 179646 Eaton

Alternatywny kod produktu: PKZM0-XDM15ME

Opis i Kluczowe Cechy

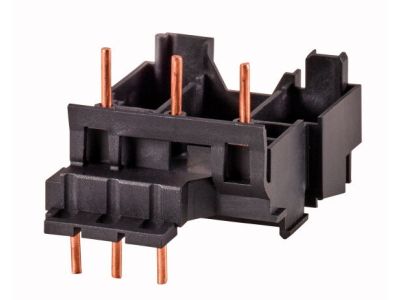

Moduł łączeniowy PKZM0-XDM15ME (symbol 179646) firmy Eaton to dedykowany łącznik mechaniczno-elektryczny przeznaczony do połączenia wyłącznika silnikowego PKZM0 ze stycznikiem DILM7-M15. Wyposażony w zaciski śrubowe, umożliwia szybkie, pewne i powtarzalne okablowanie głównych torów prądowych, eliminując ryzyko błędów montażowych i skracając czas instalacji. Kompaktowa konstrukcja modułu oszczędza miejsce w rozdzielnicy, co jest istotne przy projektowaniu układów sterowania silnikami.

• Dedykowane połączenie PKZM0 i DILM7-M15: zapewnia poprawne mechaniczne i elektryczne złącze bez konieczności stosowania dodatkowych przewodów, co redukuje liczbę potencjalnych punktów awarii.
• Zaciski śrubowe: gwarantują trwałe i bezpieczne połączenie przewodów o odpowiednim przekroju, odporne na wibracje i obciążenia termiczne.
• Gotowy do montażu: moduł jest fabrycznie przygotowany – wystarczy zamocować go między aparatami i dokręcić śruby, co skraca czas instalacji nawet o kilkadziesiąt minut w porównaniu z ręcznym okablowaniem.
• Kompaktowa konstrukcja: nie zwiększa znacząco szerokości zestawu PKZM0 + stycznik, co ułatwia zabudowę w ciasnych rozdzielnicach.
• Niezawodność w torze głównym: bezpośrednie połączenie szyn prądowych eliminuje luźne połączenia i minimalizuje rezystancję styków, co jest kluczowe dla pracy silników o znacznym prądzie rozruchu.

Zgodność z Normami

Moduł łączeniowy PKZM0-XDM15ME jest przeznaczony do pracy w systemach zgodnych z normami europejskimi oraz posiada certyfikację CE. Jego konstrukcja i materiały spełniają standardowe wymagania dla aparatury modułowej montowanej na szynie DIN w rozdzielnicach niskiego napięcia. Prosimy o zapoznanie się z dokumentacją techniczną producenta w celu uzyskania szczegółowych informacji o zgodności z konkretnymi normami dla wyłącznika PKZM0 i stycznika DILM7-M15.

Zastosowanie

Moduł PKZM0-XDM15ME znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i powtarzalne łączenie wyłącznika silnikowego ze stycznikiem w standardowych układach rozruchu i zabezpieczenia silników. Jest szczególnie przydatny w szafach sterowniczych oraz rozdzielnicach przemysłowych i komercyjnych.

• Tworzenie zestawów rozruchowych silników trójfazowych (bezpośrednie załączanie) z zabezpieczeniem zwarciowym i przeciążeniowym realizowanym przez PKZM0.
• Montaż w rozdzielnicach sterowania maszyn i urządzeń przemysłowych, gdzie liczy się szybki i bezbłędny montaż.
• Seryjna produkcja szaf sterowniczych – moduł znacząco przyspiesza okablowanie torów głównych, redukując koszty pracy.
• Modernizacja i rozbudowa istniejących instalacji – łatwa wymiana lub dodanie stycznika bez ingerencji w istniejące okablowanie.

Wskazówki Montażowe

Montaż modułu łączeniowego PKZM0-XDM15ME może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Moduł montuje się pomiędzy wyłącznikiem PKZM0 a stycznikiem DILM7-M15 na szynie TH35 (DIN). Zaciski śrubowe dokręcaj momentem dokręcania zgodnym z dokumentacją techniczną producenta; przekrój przewodów dobierz do wartości prądu znamionowego wyłącznika i stycznika. Po zamontowaniu sprawdź poprawność połączeń oraz działanie mechanicznego sprzęgnięcia aparatów.

FAQ

• Czy moduł PKZM0-XDM15ME wymaga osobnego zasilania? Nie, moduł jest pasywnym łącznikiem mechanicznym i elektrycznym, nie wymaga zasilania. Przewodzi prąd głównego toru pomiędzy aparatami.
• Jaki jest stopień ochrony modułu? Moduł przeznaczony jest do montażu wewnątrz rozdzielnicy. Stopień ochrony całego zestawu (np. IP20/IP54) zapewniany jest przez obudowę rozdzielnicy; sam moduł nie posiada własnej klasy szczelności.
• Czy moduł można stosować z innymi stycznikami niż DILM7-M15? Moduł jest dedykowany wyłącznie do współpracy z wyłącznikiem PKZM0 i stycznikiem DILM7-M15 (lub DILM7…M15). Do innych kombinacji aparatów należy dobrać odpowiedni zestaw łączeniowy, np. PKZM0-XDM… dla innych rozmiarów.
