Moduł połączeniowy, elektr. i mech. do 3RV1.1 i 3RT101, 3RW301 urucham. AC/DC | 3RA1911-1AA00 Siemens

Alternatywny kod produktu: 3RA19111AA00

Opis i Kluczowe Cechy

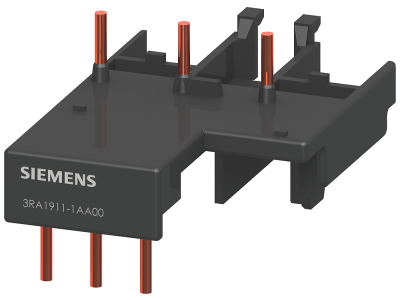

Moduł połączeniowy 3RA1911-1AA00 firmy Siemens z serii SIRIUS to trzybiegunowy element przeznaczony do mechanicznego i elektrycznego łączenia styczników 3RT101 z wyłącznikami silnikowymi 3RV1.1 oraz softstartami 3RW301. Dzięki zintegrowanym zworom i mostkom oraz rozmiarowi S0/00 moduł pozwala na szybkie i kompaktowe budowanie układów sterowania silnikami elektrycznymi.

• Trzybiegunowa konstrukcja: umożliwia podłączenie wszystkich faz silnika w jednym module, co upraszcza okablowanie i skraca czas montażu.
• Zwory i mostki: zintegrowane elementy ułatwiające szybkie i bezpieczne łączenie przewodów bez potrzeby stosowania dodatkowych złączek.
• Rozmiar S0/00: dedykowany do współpracy z aparatami tej samej wielkości, zapewniając mechaniczną i elektryczną kompatybilność w szafie sterowniczej.
• Kompatybilność z serią SIRIUS: przeznaczony do łączenia styczników 3RT101, wyłączników silnikowych 3RV1.1 oraz softstartów 3RW301, co pozwala na budowę spójnych układów sterowania silnikami.
• Przeznaczony do uruchamiania AC/DC: moduł obsługuje zarówno napięcie przemienne, jak i stałe w układach sterowania, zwiększając uniwersalność zastosowania.

Zgodność z Normami

Moduł połączeniowy 3RA1911-1AA00 został zaprojektowany zgodnie z wymaganiami norm europejskich i posiada certyfikat CE. Jako element serii SIRIUS spełnia standardy DIN dla aparatury łączeniowej stosowanej w przemyśle.

Zastosowanie

Moduł jest przeznaczony do tworzenia kompaktowych układów rozruchu i zabezpieczenia silników elektrycznych w instalacjach przemysłowych i budynkowych.

• Łączenie stycznika 3RT101 z wyłącznikiem silnikowym 3RV1.1 w układach sterowania silnikami.
• Integracja softstartu 3RW301 z układem stycznik-wyłącznik w celu płynnego rozruchu.
• Budowa rozdzielnic i szaf sterowniczych w automatyce przemysłowej.
• Modernizacja istniejących instalacji poprzez zastosowanie zunifikowanych modułów serii SIRIUS.

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Moduł przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do przewidywanego obciążenia zgodnie z obowiązującymi przepisami. Momenty dokręcania połączeń śrubowych należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy moduł 3RA1911-1AA00 jest kompatybilny tylko z wymienionymi urządzeniami? Z danych producenta wynika, że jest przeznaczony do współpracy z wyłącznikami silnikowymi 3RV1.1, stycznikami 3RT101 oraz softstartami 3RW301. Kompatybilność z innymi aparatami serii SIRIUS należy każdorazowo sprawdzić w dokumentacji technicznej.
• Jakie są wymiary modułu? Producent nie podał konkretnych wymiarów w dostępnych danych. Moduł posiada rozmiar S0/00, odpowiadający standardowej szerokości aparatów w tej serii. Wymiary gabarytowe można znaleźć w karcie katalogowej 3RA1911-1AA00.
• Czy moduł wymaga dodatkowego zasilania? Nie, moduł jest pasywnym elementem łączeniowym. Służy wyłącznie do połączeń mechanicznych i elektrycznych pomiędzy stycznikiem, wyłącznikiem silnikowym i softstartem – nie wymaga własnego zasilania.
