Moduł kontrolny TeSys Giga LX1G 100-250V AC/DC 50/60Hz | LX1G3QKUEN Schneider Electric

Opis i Kluczowe Cechy

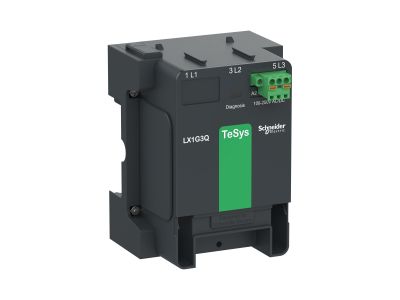

Moduł kontrolny TeSys Giga LX1G o numerze katalogowym LX1G3QKUEN to zaawansowany komponent elektroniczny zaprojektowany przez Schneider Electric, dedykowany do współpracy z nowoczesną serią styczników TeSys Giga. Kluczową cechą tego modułu jest jego uniwersalność w zakresie napięcia sterującego, które wynosi od 100 V do 250 V zarówno dla prądu przemiennego (AC 50/60 Hz), jak i prądu stałego (DC). Dzięki zastosowaniu szerokozakresowej cewki elektronicznej, urządzenie wykazuje wysoką odporność na wahania napięcia w sieci, co znacząco redukuje ryzyko przestojów technologicznych.

• Szeroki zakres napięcia: Obsługa przedziału 100-250V AC/DC eliminuje konieczność posiadania wielu wariantów cewek na magazynie.
• Niskie zużycie energii: Zaawansowana elektronika sterująca optymalizuje pobór mocy podczas podtrzymania, co przekłada się na mniejszą emisję ciepła wewnątrz rozdzielnicy.
• Szybka diagnostyka: Integracja z systemem TeSys Giga pozwala na lepszą kontrolę stanu pracy urządzenia.
• Wysoka trwałość: Konstrukcja modułu została zoptymalizowana pod kątem intensywnej eksploatacji w ciężkich warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach profesjonalnych. Moduł spełnia wymagania normy IEC/EN 60947-4-1 dotyczącą aparatury niskonapięciowej, w szczególności w zakresie charakterystyk roboczych styczników i rozruszników. Posiada certyfikację CE oraz spełnia dyrektywy środowiskowe RoHS, co potwierdza brak substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Moduł kontrolny LX1G3QKUEN znajduje zastosowanie wszędzie tam, gdzie wymagana jest najwyższa niezawodność łączenia obciążeń silnikowych oraz rezystancyjnych. Jest idealnym rozwiązaniem dla:

• Zaawansowanych systemów automatyki przemysłowej wymagających precyzyjnego sterowania.
• Układów zasilania maszyn, gdzie występują niestabilne parametry sieci zasilającej.
• Centrów przetwarzania danych i infrastruktury krytycznej, dzięki wysokiej kompatybilności elektromagnetycznej.
• Przemysłu ciężkiego, w tym górnictwa i hutnictwa, ze względu na solidną konstrukcję mechaniczną.

Wskazówki Montażowe

Podczas instalacji modułu kontrolnego TeSys Giga należy zwrócić szczególną uwagę na czystość styków oraz prawidłowe osadzenie modułu w korpusie stycznika. Montaż powinien być przeprowadzany przy całkowicie odłączonym napięciu zasilania. Należy upewnić się, że przewody sterujące mają odpowiedni przekrój, zapewniający stabilny sygnał sterujący. Zaleca się stosowanie końcówek tulejkowych na przewodach typu linka, aby zapewnić maksymalną powierzchnię styku i uniknąć przegrzewania się zacisków. Po zakończeniu montażu warto przeprowadzić testową sekwencję załączeń, aby zweryfikować poprawność reakcji cewki na podane napięcie sterujące.

FAQ

Czy moduł LX1G3QKUEN wymaga zewnętrznego prostownika przy zasilaniu AC?
Nie, moduł posiada wbudowany układ elektroniczny, który automatycznie dostosowuje się do rodzaju napięcia (AC lub DC) w zakresie 100-250V.

Czy ten moduł pasuje do starszych styczników serii TeSys F?
Moduł LX1G jest dedykowany wyłącznie do nowej generacji styczników TeSys Giga. W przypadku starszych serii należy sprawdzić kompatybilność w dokumentacji technicznej Schneider Electric.

Jaki jest stopień ochrony tego modułu?
Stopień ochrony zależy od obudowy stycznika, w którym moduł jest zamontowany, jednak sama konstrukcja zacisków została zaprojektowana tak, aby minimalizować ryzyko przypadkowego dotknięcia części pod napięciem.
