Moduł kontaktowy z 1 elementem stykowym, 1 NC, pozłacane styki, zacisk sprężynowy,do montażu podłog. | 3SU1400-2AA10-3MA0 Siemens

Alternatywny kod produktu: 3SU14002AA103MA0

Opis i Kluczowe Cechy

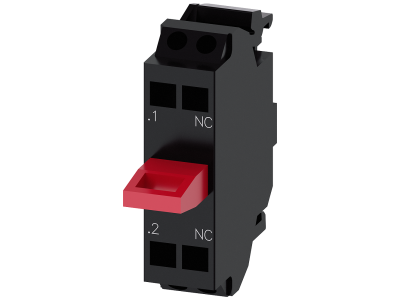

Moduł kontaktowy oznaczony symbolem 3SU1400-2AA10-3MA0 wyposażony jest w jeden element stykowy z konfiguracją 1 NC (normalnie zamknięty). Zastosowanie pozłacanych styków zapewnia doskonałe przewodnictwo i odporność na korozję, co jest szczególnie istotne w obwodach niskoprądowych i sygnałowych. Zacisk sprężynowy umożliwia szybkie i pewne podłączenie przewodów bez użycia narzędzi. Moduł przeznaczony do montażu podłogowego w systemie aparatury sterowniczej.

• 1 styk NC (normalnie zamknięty): Gwarantuje bezpieczne rozłączanie w stanie spoczynku – idealny do obwodów bezpieczeństwa i sygnalizacji awaryjnej.
• Pozłacane styki: Zapewniają niezawodne działanie przy niskich napięciach i prądach, minimalizując ryzyko utleniania i przerw w sygnale.
• Zacisk sprężynowy: Umożliwia szybki i bezobsługowy montaż przewodów bez konieczności dokręcania, co skraca czas instalacji.
• Kompatybilność z serią 3SU: Moduł kontaktowy zaprojektowany do współpracy z przyciskami i przełącznikami, umożliwia rozbudowę systemu sterowania.
• Kompaktowa konstrukcja: Zajmuje minimalną przestrzeń w rozdzielnicy, ułatwiając organizację okablowania.

Zgodność z Normami

Produkt został wyprodukowany zgodnie z obowiązującymi normami europejskimi i spełnia wymogi certyfikacji CE. Dokładne numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Moduł kontaktowy 3SU1400-2AA10-3MA0 znajduje zastosowanie w układach automatyki i sterowania, gdzie wymagana jest niezawodność styków przy niskich sygnałach. Sprawdza się zarówno w przemyśle, jak i w instalacjach inteligentnego budynku.

• Sterowanie pomocnicze w szafach sterowniczych – sygnalizacja położenia łączników.
• Obwody bezpieczeństwa (np. wyłączniki awaryjne) – realizacja funkcji NC w pętli bezpieczeństwa.
• Interfejsy z systemami PLC – przekazywanie sygnałów niskoprądowych bez zakłóceń.
• Automatyka budynkowa – sterowanie oświetleniem, roletami lub systemami HVAC w obwodach pomocniczych.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Moduł mocuje się na szynie DIN TH35 lub w płycie czołowej zgodnie z instrukcją producenta. Przekrój przewodów należy dobrać do prądu obciążenia, a połączenia wykonać w zacisku sprężynowym, dociskając przewód do momentu zatrzaśnięcia. Momenty dokręcania (jeśli występują) – według dokumentacji technicznej.

FAQ

• Czy moduł posiada podświetlenie LED? Nie, w danych produktu nie wskazano elementu podświetlającego. Moduł kontaktowy 3SU1400-2AA10-3MA0 przeznaczony jest wyłącznie do sygnalizacji stanu styków bez elementów świetlnych.
• Jaki jest stopień ochrony IP tego modułu? Producent nie podaje konkretnego stopnia ochrony w dostępnych danych. W typowych zastosowaniach wewnątrz rozdzielnicy przyjmuje się IP20 – dla uzyskania szczegółów prosimy o zapoznanie się z dokumentacją techniczną.
• Co oznacza "montaż podłogowy"? Określenie to wskazuje, że moduł jest przystosowany do instalacji w płycie czołowej (front mounting) lub w podstawie aparatu, zgodnie z systemem montażowym serii 3SU. Dokładną metodę montażu określa instrukcja producenta.
