Moduł kompaktowy K20, IP67, A/B-SLAVE, cyfrowy, 4DI, 4x wejścia dla czujników, AS-I | 3RK2200-0CT30-0AA3 Siemens

Alternatywny kod produktu: 3RK22000CT300AA3

Opis i Kluczowe Cechy

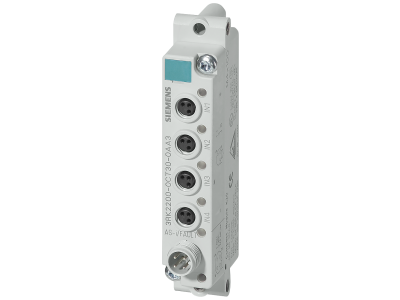

Moduł kompaktowy K20 z serii AS-Interface (AS-I) o symbolu 3RK2200-0CT30-0AA3 został zaprojektowany do pracy w trudnych warunkach przemysłowych. Urządzenie oferuje 4 cyfrowe wejścia (4DI) dedykowane dla czujników. Dzięki stopniowi ochrony IP67 moduł jest odporny na wnikanie pyłu i wody, co pozwala na bezpośrednią instalację w strefach o podwyższonej wilgotności i zabrudzeniu. Wersja A/B-SLAVE zapewnia elastyczne adresowanie w magistrali AS-I. Produkt przeznaczony do montażu w rozdzielnicach oraz bezpośrednio na maszynach.

• 4 cyfrowe wejścia (4DI): Umożliwiają podłączenie czujników zbliżeniowych, krańcowych, fotoelektrycznych itp., co zwiększa możliwość monitorowania procesów produkcyjnych.
• Stopień ochrony IP67: Gwarantuje niezawodną pracę w środowiskach z pyłem, wilgocią, a nawet przy krótkotrwałym zanurzeniu – idealne do zastosowań w przemyśle spożywczym, chemicznym i logistyce.
• Interfejs AS-Interface (AS-I): Uproszczona komunikacja i zasilanie w jednej linii, redukuje okablowanie i koszty instalacji, a wersja A/B-SLAVE pozwala na adresowanie do 62 węzłów na pętli.
• Kompaktowa obudowa K20: Lekka i wąska konstrukcja ułatwia montaż w ograniczonych przestrzeniach oraz na szynie DIN (TH35).
• Wejścia przystosowane do czujników 3-przewodowych: Standardowe podłączenie czujników pracujących w pętli prądowej lub napięciowej, zintegrowane zasilanie czujników (szczegóły w dokumentacji).

Zgodność z Normami

Moduł został zaprojektowany zgodnie z wymaganiami norm europejskich dla urządzeń automatyki przemysłowej oraz specyfikacją AS-Interface (AS-I). Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami. Stopień ochrony IP67 jest zgodny z normą IEC 60529. Ze względu na charakter produktu, pełną listę norm oraz deklarację zgodności można znaleźć w dokumentacji technicznej producenta.

Zastosowanie

Moduł kompaktowy K20 znajduje zastosowanie w rozproszonych systemach automatyki, szczególnie tam, gdzie wymagana jest odporność na warunki środowiskowe i prosta integracja z magistralą AS-I.

• Bezpośrednie podłączenie czujników w strefach mokrych, zapylonych lub narażonych na opryski (np. hale produkcyjne, linie pakowania).
• Rozbudowa instalacji AS-I o dodatkowe punkty pomiarowo-kontrolne bez układania nowych szaf sterowniczych.
• Monitorowanie położenia siłowników, stanu bramek czy obecności detali na taśmociągach.
• Automatyka budynkowa i magazynowa – sygnalizacja otwarcia drzwi, wykrywanie obecności w strefach dostępu.

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania magistrali AS-I. Urządzenie montuje się na szynie DIN TH35 lub bezpośrednio na powierzchni za pomocą uchwytów (zgodnie z instrukcją). Połączenia przewodów wykonuj zgodnie z zaleceniami producenta – stosuj odpowiednie końcówki i moment dokręcania zacisków podany w karcie katalogowej. Przekrój przewodów dobierz do prądu obciążenia oraz długości linii AS-I. Pamiętaj o prawidłowym adresowaniu modułu (A/B-SLAVE) oraz konfiguracji w systemie nadrzędnym.

FAQ

• Czy moduł ma podświetlenie lub sygnalizację LED? W specyfikacji produktu nie przewidziano sygnalizacji świetlnej. Stan pracy wejść może być odczytywany przez kontroler AS-I – w zależności od konfiguracji systemu.
• Jaki jest stopień ochrony i czy można go używać na zewnątrz? Moduł posiada stopień ochrony IP67 – jest pyłoszczelny i chroniony przed krótkotrwałym zanurzeniem w wodzie (maks. do 1 m na 30 minut). Nadaje się do użytku zewnętrznego w osłonie (np. w skrzynkach), ale unikaj bezpośredniego działania promieni słonecznych i ekstremalnych temperatur – szczegóły w dokumentacji.
• Jaki tryb pracy mają wejścia cyfrowe (PNP/NPN)? Wejścia modułu są przystosowane do współpracy z czujnikami 3-przewodowymi (PNP lub NPN) – szczegółowa konfiguracja typu wejść zależy od podłączonych czujników i ustawień w systemie AS-I. Zaleca się sprawdzenie instrukcji dla konkretnego modelu (symbol 3RK2200-0CT30-0AA3).
