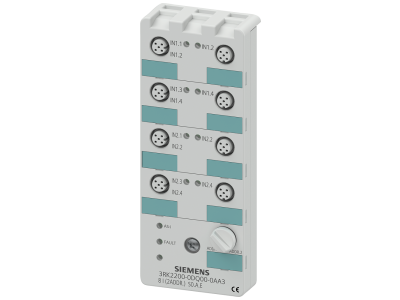

Moduł kompaktowy AS-i K60 IP67 8xM12 | 3RK2200-0DQ00-0AA3 Siemens

Alternatywny kod produktu: 3RK22000DQ000AA3

Opis i Kluczowe Cechy

Moduł kompaktowy AS-i K60 o symbolu 3RK2200-0DQ00-0AA3 to urządzenie przeznaczone do budowy rozproszonych sieci czujników i aktuatorów w standardzie AS-Interface. Wyposażony w 8 złączy M12 oraz stopień ochrony IP67, zapewnia niezawodną komunikację w trudnych warunkach przemysłowych. Kompaktowa obudowa umożliwia montaż w miejscach o ograniczonej przestrzeni.

• Stopień ochrony IP67: Pełna odporność na wnikanie pyłu oraz krótkotrwałe zanurzenie w wodzie – moduł może pracować w wilgotnym i zapylonym otoczeniu bez ryzyka uszkodzenia.
• 8 złączy M12: Umożliwia równoczesne podłączenie do 8 czujników, przycisków, siłowników lub innych urządzeń peryferyjnych, co redukuje okablowanie i skraca czas instalacji.
• Kompaktowa konstrukcja: Niewielkie wymiary (K60) pozwalają na zabudowę w szafkach sterowniczych, puszkach przyłączeniowych lub bezpośrednio przy maszynie, oszczędzając miejsce.
• Zintegrowany interfejs AS-i: Bezpośrednia komunikacja z masterem AS-Interface przez wspólną magistralę – brak konieczności stosowania dodatkowych bramek czy konwerterów.
• Solidna obudowa z tworzywa: Wytrzymała mechanicznie i odporna na uderzenia, co zwiększa trwałość w środowisku produkcyjnym.

Zgodność z Normami

Moduł został zaprojektowany zgodnie ze standardami obowiązującymi w automatyce przemysłowej oraz posiada deklarację zgodności CE. Spełnia wymagania dla komponentów sieci AS-Interface (IEC 62026-2) oraz normy dotyczące ochrony obudów (IP67). Wszelkie szczegółowe informacje dotyczące certyfikatów znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Moduł kompaktowy AS-i K60 sprawdza się w rozproszonych systemach sterowania, gdzie kluczowa jest szybka i niezawodna wymiana danych między czujnikami a sterownikami PLC. Dzięki IP67 może być instalowany bezpośrednio w strefie mokrej lub pylistej.

• Podłączanie czujników położenia, krańcowych, fotoelektrycznych oraz indukcyjnych w liniach produkcyjnych.
• Sterowanie siłownikami pneumatycznymi i hydraulicznymi za pośrednictwem przekaźników lub zaworów w sieci AS-i.
• Budowa modułowych stacji przyłączeniowych na przenośnikach, obrabiarkach i robotach przemysłowych.
• Zastosowanie w aplikacjach wymagających wysokiej szczelności, np. w przemyśle spożywczym, chemicznym czy motoryzacyjnym (obszary myte wodą).

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Urządzenie należy montować na szynie DIN TH35 lub za pomocą otworów montażowych zgodnie z instrukcją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia przewodów magistrali AS-i oraz konfigurację adresów węzłów. Moment dokręcania złączy M12 oraz przekrój przewodów należy dobrać według dokumentacji technicznej.

FAQ

• Jaki jest stopień ochrony modułu? Moduł posiada stopień ochrony IP67, co oznacza całkowitą odporność na pył oraz ochronę przed krótkotrwałym zanurzeniem w wodzie (do 1 m głębokości przez 30 minut).
• Czy złącza M12 są standardowe (złącza czujników)? Tak, porty są wykonane w standardzie M12 z gwintem – umożliwiają podłączenie typowych czujników i aktuatorów z wtykami M12 (4- lub 5-pinowe, w zależności od konfiguracji magistrali).
• Czy moduł wymaga osobnego zasilania? Moduł jest zasilany bezpośrednio z magistrali AS-Interface (napięcie 30 V DC), która dostarcza zarówno energię, jak i transmituje dane – nie ma potrzeby stosowania dodatkowego źródła zasilania dla samego modułu.
