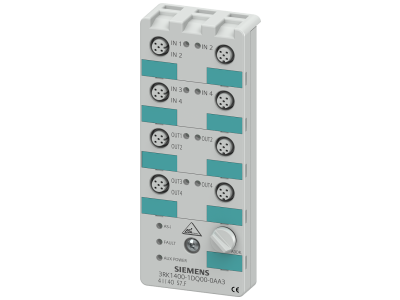

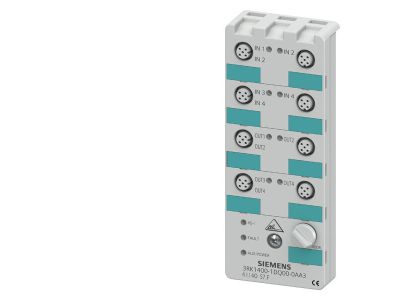

Moduł kompaktowy AS-I, IP67, cyfrowy, 4E/4A, 200MA, PNPWYJŚCIE, 2A, 24VDC, 4XM12, standard | 3RK1400-1DQ00-0AA3 Siemens

Alternatywny kod produktu: 3RK14001DQ000AA3

Opis i Kluczowe Cechy

Moduł kompaktowy AS-I (symbol 3RK1400-1DQ00-0AA3) firmy Siemens to cyfrowy moduł wejść/wyjść przeznaczony do pracy w systemach AS-Interface. Wyposażony w 4 wejścia i 4 wyjścia PNP, zapewnia niezawodne sterowanie odbiornikami przy napięciu 24 V DC i prądzie wyjściowym do 2 A. Stopień ochrony IP67 umożliwia bezpośrednią instalację w trudnych warunkach przemysłowych bez potrzeby dodatkowej obudowy. Moduł posiada 4 złącza M12 do szybkiego podłączania czujników i aktuatorów.

• 4 wejścia / 4 wyjścia cyfrowe: Umożliwiają podłączenie czujników i sterowanie urządzeniami wykonawczymi, zwiększając elastyczność konfiguracji systemu AS‑I.
• Wyjścia PNP 2 A / 24 V DC: Gwarantują bezpieczne załączanie odbiorników o znacznym obciążeniu, takich jak zawory pneumatyczne czy małe silniki, bez ryzyka przegrzania styków.
• Stopień ochrony IP67: Moduł jest odporny na kurz i wilgoć, co pozwala na montaż bezpośrednio w strefach produkcyjnych i na maszynach.
• 4 złącza M12: Ułatwiają szybkie i bezpieczne okablowanie w standardzie przemysłowym, redukując czas instalacji.
• Pobór prądu z magistrali AS‑I 200 mA: Niski pobór energii optymalizuje zużycie w systemie i pozwala na zasilanie większej liczby urządzeń z jednego zasilacza AS‑I.

Zgodność z Normami

Moduł został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do stosowania w systemach AS‑Interface.

Zastosowanie

Dzięki kompaktowej budowie i wysokiej szczelności moduł sprawdzi się w różnorodnych aplikacjach automatyki przemysłowej, gdzie wymagane jest rozproszone sterowanie sygnałami binarnymi.

• Bezpośrednie podłączanie czujników (indukcyjnych, optycznych, pojemnościowych) w systemach AS‑I.
• Sterowanie siłownikami (zawory, przekaźniki, sygnalizacja świetlna) w środowiskach mokrych i zapylonych.
• Integracja z nadrzędnymi sterownikami PLC przez magistralę AS‑Interface w liniach produkcyjnych i magazynach.
• Tworzenie zdecentralizowanych wysp I/O w automatyce maszyn i urządzeń pakujących.

Wskazówki Montażowe

Montaż oraz podłączenie modułu powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania magistrali AS‑I oraz obwodów wyjściowych. Do podłączenia czujników i aktuatorów stosuj przewody o przekroju dostosowanym do prądu 2 A. Złącza M12 dokręcaj z zalecanym momentem (zgodnie z danymi producenta). Moduł przeznaczony jest do montażu w suchych pomieszczeniach lub bezpośrednio w warunkach przemysłowych (IP67) – nie wymaga dodatkowej obudowy.

FAQ

• Jaki stopień ochrony ma moduł? Moduł posiada stopień ochrony IP67, co oznacza pyłoszczelność oraz ochronę przed krótkotrwałym zanurzeniem w wodzie.
• Jakie jest napięcie zasilania wyjść? Wyjścia zasilane są napięciem 24 V DC, a maksymalny prąd wyjściowy wynosi 2 A na kanał (przy obciążeniu rezystancyjnym).
• Czy wyjścia są typu PNP czy NPN? Wyjścia są typu PNP (positive switching) – sygnał aktywny na wyjściu pojawia się względem minusa zasilania.
