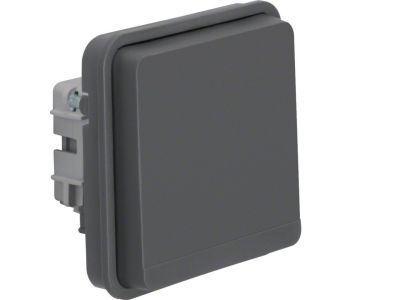

Moduł gniazda z uziemieniem 2P+Z, IP55, szary, W.1 | WNA100 Hager

Opis i Kluczowe Cechy

Moduł gniazda z uziemieniem 2P+Z w stopniu ochrony IP55 to element systemu modułowego dedykowany do montażu w puszce instalacyjnej lub szynie DIN. Przeznaczony do tworzenia punktów zasilania w środowiskach wymagających podwyższonej ochrony przed pyłem i wodą. Obudowa w kolorze szarym RAL7035 (prawdopodobnie) ułatwia integrację z innymi elementami instalacji.

• Konfiguracja 2P+Z: Dwa bieguny plus zacisk uziemiający (PE) – standardowe rozwiązanie do zasilania jednofazowych odbiorników wymagających uziemienia.
• Stopień ochrony IP55: Odporność na wnikanie pyłu i strumieni wody z dowolnego kierunku – idealny do pomieszczeń wilgotnych, garaży, warsztatów i instalacji zewnętrznych.
• Montaż modułowy: Możliwość łączenia z innymi modułami (gniazda, łączniki, zabezpieczenia) w ramach systemu instalacyjnego – elastyczność w projektowaniu układów zasilania.
• Kolor szary (RAL7035): Neutralny design, który współgra z większością aparatury modułowej i osprzętu elektroinstalacyjnego.
• Przeznaczony do montażu w puszce/na szynie DIN: Kompatybilny z powszechnie stosowanymi systemami montażowymi w instalacjach elektrycznych.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych, w tym PN-EN 60669-1 (łączniki i gniazda) oraz PN-EN 60670-1 (pudełka i osłony). Posiada oznaczenie CE potwierdzające zgodność z dyrektywami UE.

Zastosowanie

Moduł gniazda z uziemieniem 2P+Z IP55 przeznaczony jest do tworzenia bezpiecznych punktów zasilania w instalacjach, gdzie wymagana jest podwyższona ochrona przed czynnikami zewnętrznymi.

• Garaże, warsztaty, pomieszczenia gospodarcze – zasilanie elektronarzędzi i urządzeń.
• Instalacje zewnętrzne (np. oświetlenie ogrodowe, zasilanie na tarasie) – ochrona przed opadami i pyłem.
• Łazienki i pomieszczenia wilgotne (zgodnie z wymaganiami normy PN-HD 60364-7-701) – pod warunkiem montażu w odpowiedniej puszce.
• Systemy modułowe w rozdzielnicach i szafach sterowniczych – integracja z innymi modułami (np. zabezpieczeniami nadprądowymi).

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP przy całkowicie odłączonym napięciu. Moduł należy zamontować w dedykowanej puszce instalacyjnej (np. podtynkowej) lub na szynie DIN, zgodnie z wytycznymi producenta systemu. Połączenia wykonać przewodami o odpowiednim przekroju (min. 2,5 mm² dla typowych zastosowań), dokręcając zaciski momentem zgodnym z dokumentacją. Po zakończeniu montażu przeprowadzić oględziny i pomiary rezystancji izolacji. W instalacjach zewnętrznych lub wilgotnych należy dodatkowo zabezpieczyć połączenia przed wilgocią (np. za pomocą odpowiednich uszczelek).

FAQ

• Czy moduł nadaje się do montażu na zewnątrz? Tak – stopień ochrony IP55 zapewnia ochronę przed pyłem i strumieniami wody z dowolnego kierunku, co czyni go odpowiednim do instalacji zewnętrznych (np. oświetlenie, zasilanie narzędzi w ogrodzie).
• Jaki system montażowy obsługuje moduł? Moduł jest kompatybilny z powszechnymi systemami modułowymi, w tym z puszkami instalacyjnymi (np. do montażu podtynkowego) oraz szynami DIN w rozdzielnicach. Szczegółowe dane należy zweryfikować w dokumentacji systemu.
• Czy moduł posiada zabezpieczenie przeciwporażeniowe? Tak – standardowa konfiguracja 2P+Z (2 bieguny + zacisk uziemiający PE) zapewnia ochronę przeciwporażeniową poprzez uziemienie metalowych części odbiorników.
