Wyłącznik bezpieczeństwa SIRIUS jednostka podstawowa serii advanced, opóźnienie czasowe 0,5-30 s | 3SK1121-2CB42 Siemens

Alternatywny kod produktu: 3SK11212CB42

Opis i Kluczowe Cechy

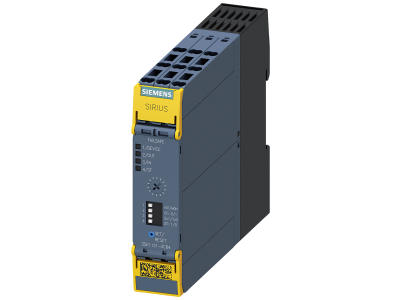

Przekaźnik bezpieczeństwa SIRIUS 3SK1121-2CB42 (jednostka podstawowa serii Advanced) firmy Siemens umożliwia realizację niezależnych aplikacji bezpieczeństwa z możliwością konfiguracji opóźnienia czasowego w zakresie 0,5–30 s. Dzięki wielofunkcyjności i elastycznej rozbudowie za pomocą łączników urządzeniowych stanowi uniwersalne rozwiązanie dla złożonych funkcji bezpieczeństwa przy minimalnym okablowaniu.

• Opóźnienie czasowe 0,5–30 s: Umożliwia precyzyjne dopasowanie czasu zwłoki do wymagań procesu, np. w aplikacjach z wybiegiem maszyny lub sekwencyjnym wyłączaniem.
• Bezpieczne wyjścia przekaźnikowe lub półprzewodnikowe: Elastyczny wybór typu wyjścia w zależności od potrzeb obwodu sterowania – dla układów czysto sygnałowych lub z bezpośrednim sterowaniem styczników.
• Rozszerzalność wejść i wyjść przez łączniki urządzeniowe: Dodawanie dodatkowych czujników, wyjść bezpiecznych oraz zasilania bez konieczności prowadzenia dodatkowego okablowania między urządzeniami.
• Przyłącze śrubowe lub Push-in (sprężynowe): Możliwość wyboru techniki przyłączeniowej – klasyczne śruby do tradycyjnych instalacji lub szybkie złącza Push-in dla oszczędności czasu montażu.
• Globalne dopuszczenia: Produkt posiada certyfikaty umożliwiające eksport i stosowanie w systemach bezpieczeństwa na całym świecie.

Zgodność z Normami

Przekaźnik bezpieczeństwa SIRIUS 3SK1121-2CB42 jest zgodny z międzynarodowymi normami bezpieczeństwa maszyn oraz posiada certyfikację CE. Dzięki światowym dopuszczeniom (m.in. dla rynku europejskiego, amerykańskiego i azjatyckiego) nadaje się do stosowania w aplikacjach eksportowych.

Zastosowanie

Jednostka podstawowa Advanced 3SK1121-2CB42 przeznaczona jest do budowy niezależnych obwodów bezpieczeństwa w maszynach i instalacjach przemysłowych. Sprawdza się zarówno w prostych, jak i złożonych funkcjach bezpiecznych.

• Sterowanie bezpiecznym zatrzymaniem maszyny: Realizacja funkcji zatrzymania awaryjnego z opóźnieniem czasowym (np. wybieg wirnika) – zgodność z wymaganiami kategorii bezpieczeństwa.
• Monitorowanie osłon i drzwi zabezpieczających: Współpraca z wyłącznikami krańcowymi, czujnikami magnetycznymi lub siłownikami, zapewniając zwłokę wyłączenia do 30 s.
• Sygnalizacja stanu bezpieczeństwa: Wyjścia przekaźnikowe/półprzewodnikowe mogą sterować lampkami sygnalizacyjnymi lub PLC, informując o stanie obwodu.
• Rozbudowane systemy bezpieczeństwa z wieloma czujnikami: Łączenie kilku jednostek 3SK1 za pomocą łączników urządzeniowych – idealne do sekwencji złożonych funkcji.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika bezpieczeństwa SIRIUS 3SK1121-2CB42 mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z dokumentacją producenta oraz obowiązującymi normami – w zależności od wybranego typu przyłącza (śrubowe lub Push-in). Moment dokręcania dla zacisków śrubowych należy stosować zgodnie z danymi podanymi w karcie katalogowej (nie przekraczać wartości). W przypadku złącz Push-in upewnić się, że przewody są odpowiednio odizolowane i wciśnięte do oporu.

FAQ

• Jak ustawić opóźnienie czasowe w przekaźniku 3SK1121-2CB42? Opóźnienie 0,5–30 s konfiguruje się za pomocą potencjometru na przednim panelu urządzenia (zgodnie z instrukcją). Wartość należy dobrać do wymagań aplikacji, np. czasu wybiegu napędu.
• Czy przekaźnik ma podświetlenie lub diodę sygnalizacyjną? W danych produktu nie wskazano podświetlenia przycisku/diody. Należy sprawdzić konkretną wersję wyjścia – dostępne są warianty z wyjściami przekaźnikowymi lub półprzewodnikowymi, które mogą obsługiwać zewnętrzną sygnalizację.
• Jaki stopień ochrony ma to urządzenie? W dostarczonej specyfikacji nie podano stopnia IP. Ze względu na przeznaczenie do montażu w rozdzielnicy (szafa sterownicza) typowo przyjmuje się IP20 dla części wewnętrznej. Do zastosowań zewnętrznych wymagana jest dodatkowa obudowa.
