Wyłącznik bezpieczeństwa SIRIUS jednostka podstawowa serii advanced, opóźnienie czasowe 0,5-30 s | 3SK1121-1CB42 Siemens

Alternatywny kod produktu: 3SK11211CB42

Opis i Kluczowe Cechy

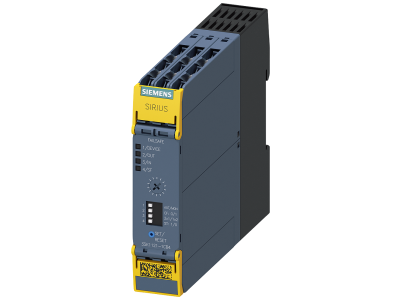

Przekaźnik bezpieczeństwa SIRIUS Siemens, jednostka podstawowa serii advanced o symbolu 3SK1121-1CB42, oferuje regulowane opóźnienie czasowe w zakresie 0,5–30 s. Dzięki trzem wyjściom przekaźnikowym i jednemu sygnalizacyjnemu zapewnia redundancję i pełną kontrolę w systemach bezpieczeństwa. Osiąga najwyższe poziomy integralności bezpieczeństwa – Kat.4 (EN954-1), SIL 3 oraz PL e, co czyni go odpowiednim do najbardziej wymagających aplikacji.

• Opóźnienie czasowe 0,5–30 s: umożliwia precyzyjne dopasowanie czasu opóźnienia wyłączenia do specyfiki chronionego procesu, zwiększając elastyczność projektowania systemów safety.

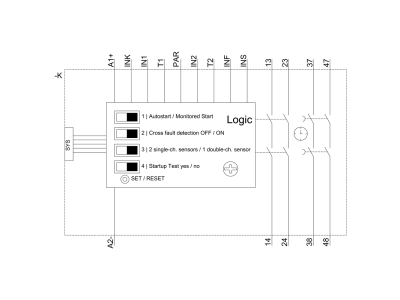

• 3 wyjścia przekaźnikowe + 1 sygnalizacyjne: zapewniają redundantne sterowanie obwodami bezpieczeństwa oraz niezależną sygnalizację stanu modułu, co ułatwia diagnostykę i serwis.
• Tryb startu: monitorowany lub autostart: wybór trybu uruchamiania pozwala dostosować zachowanie przekaźnika do wymogów konkretnej aplikacji (np. blokada po teście lub automatyczne wznowienie).
• Poziomy bezpieczeństwa Kat.4, SIL 3, PL e: wysoka integralność bezpieczeństwa dla maszyn i instalacji, w których wymagane jest minimalne ryzyko w stanach awaryjnych.
• Kompatybilność z łańcuchami bezpieczeństwa: moduł został zaprojektowany do współpracy z wyłącznikami awaryjnymi, osłonami i czujnikami bezpieczeństwa, tworząc niezawodną pętlę safety.

Zgodność z Normami

Przekaźnik bezpieczeństwa SIRIUS 3SK1121-1CB42 spełnia wymagania normy EN954-1 (kategoria 4) oraz osiąga poziomy SIL 3 (IEC 61508) i PL e (EN ISO 13849-1). Posiada certyfikat CE i jest zgodny z obowiązującymi dyrektywami europejskimi dla maszyn i urządzeń elektrycznych.

Zastosowanie

Przekaźnik bezpieczeństwa SIRIUS znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne monitorowanie i wyłączanie obwodów w sytuacjach awaryjnych. Sprawdza się w następujących scenariuszach:

• Sterowanie wyłącznikami awaryjnymi w maszynach przemysłowych – zapewnia szybkie i bezpieczne odcięcie zasilania.
• Monitorowanie stanu drzwi zabezpieczających i osłon – sygnalizuje otwarcie i blokuje pracę maszyny do czasu zamknięcia.
• Integracja z łańcuchami bezpieczeństwa w zautomatyzowanych liniach produkcyjnych – umożliwia tworzenie redundantnych pętli stopu awaryjnego.
• Aplikacje wymagające opóźnionego wyłączenia – np. przy wybiegu maszyn z dużą bezwładnością, gdzie natychmiastowe odcięcie mogłoby być niebezpieczne.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika bezpieczeństwa może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową styków (parametry w dokumentacji technicznej producenta). Moment dokręcania zacisków stosuj zgodnie z kartą katalogową – nie dokręcaj na siłę, aby uniknąć uszkodzenia połączeń.

FAQ

• Jakie jest opóźnienie czasowe przekaźnika 3SK1121-1CB42? Opóźnienie czasowe można ustawić w zakresie 0,5–30 s – szczegółowa procedura regulacji znajduje się w dokumentacji producenta.
• Ile wyjść przekaźnikowych posiada ten model? Posiada 3 wyjścia przekaźnikowe (bezpieczeństwa) oraz 1 wyjście sygnalizacyjne (informacyjne). Wszystkie wyjścia są potencjałowo oddzielone.
• Jakie poziomy bezpieczeństwa osiąga 3SK1121-1CB42? Moduł spełnia kategorię 4 według EN954-1, poziom SIL 3 (IEC 61508) oraz PL e (EN ISO 13849-1). Nadaje się do aplikacji o najwyższych wymaganiach Safety.
