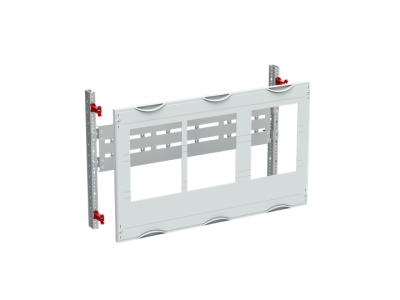

Moduł do rozłączników bezpieczeństwa XLP1, do samodzielnego montażu (zestaw), CombiLine, MBT342 | 2CPX041778R9999 ABB

Alternatywny kod produktu: 2CPX041778R9999

Opis i Kluczowe Cechy

Moduł do rozłączników bezpieczeństwa XLP1 (symbol 2CPX041778R9999) z serii CombiLine to element wyposażenia modułowych tablic rozdzielczych zaprojektowany do samodzielnego montażu w rozłącznikach bezpiecznikowych NH1. Jednostka sieciowa o szerokości panelu 3 × 750 mm (450 mm jednostek przestrzennych) zapewnia przestrzeń dla 108 jednostek modułowych. Wyposażony w pokrywę z tworzywa sztucznego w kolorze RAL 7035 z wycięciem, z możliwością zamknięcia zaprasowywanego i obrotu pod kątem 90 stopni.

• System szyn zbiorczych 3-biegunowych: Zapewnia stabilne i pewne połączenie elektryczne, dostosowane do maksymalnego prądu znamionowego 440 A.
• Pokrywa z tworzywa sztucznego RAL 7035: Estetyczny wygląd, odporny na działanie czynników zewnętrznych, ułatwiający identyfikację obwodów.
• Zamknięcie zaprasowywane i obrotowe 90°: Umożliwia szybki montaż i demontaż pokrywy bez użycia narzędzi, przy zachowaniu bezpieczeństwa instalacji.
• Wycięcie w pokrywie: Ułatwia dostęp do elementów wewnętrznych podczas prac serwisowych i konserwacyjnych.
• Głębokość szafy 225 mm: Kompatybilny z szeroką gamą szaf rozdzielczych o standardowej głębokości montażowej.

Zgodność z Normami

Moduł XLP1 spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowany zgodnie z normami dotyczącymi aparatury modułowej oraz instalacji elektrycznych niskiego napięcia. Kompatybilny z systemami spełniającymi standardy VDE i IEC.

Zastosowanie

Moduł do rozłączników bezpieczeństwa XLP1 znajduje zastosowanie w modułowych tablicach rozdzielczych i szafach sterowniczych, gdzie wymagane jest zorganizowanie przestrzeni dla rozłączników bezpiecznikowych NH1.

• Montaż w tablicach rozdzielczych CombiLine z systemem szyn 3-biegunowych.
• Organizacja przestrzeni dla 108 jednostek modułowych w szafach o szerokości panelu 3 × 750 mm.
• Zastosowanie w instalacjach przemysłowych i budynkach użyteczności publicznej, wymagających wysokiego stopnia organizacji obwodów.
• Wyposażenie szaf sterowniczych o głębokości 225 mm, zapewniające ergonomiczny dostęp do elementów wewnętrznych.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Moduł montować na szynie zbiorczej zgodnie z dokumentacją techniczną, zachowując odpowiednie odstępy między sąsiadującymi elementami. Pokrywę zabezpieczyć poprzez zaprasowanie i obrót o 90 stopni w celu zablokowania. Podczas montażu zwrócić uwagę na kompatybilność głębokości szafy (225 mm) oraz szerokości panelu (3 × 750 mm).

FAQ

• Jaki jest maksymalny prąd znamionowy modułu XLP1? Moduł przystosowany jest do maksymalnego prądu znamionowego 440 A w systemie szyn zbiorczych 3-biegunowych.
• Czy moduł jest przystosowany do montażu 3 rozłączników bezpiecznikowych NH1? Nie – moduł nie jest przystosowany do montażu rozłączników NH1, służy wyłącznie jako wyposażenie wnętrza tablicy.
• Jakie jest wykonanie pokrywy modułu? Pokrywa wykonana jest z tworzywa sztucznego w kolorze RAL 7035, wyposażona w wycięcie ułatwiające dostęp do wnętrza oraz zamknięcie zaprasowywane z możliwością obrotu o 90 stopni.
