Moduł do rozłączników bezpieczeństwa XLP00, do samodzielnego montażu (zestaw), CombiLine, MBT137 | 2CPX041773R9999 ABB

Alternatywny kod produktu: 2CPX041773R9999

Opis i Kluczowe Cechy

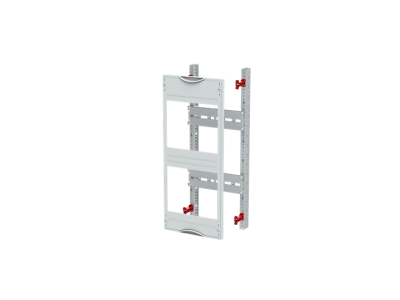

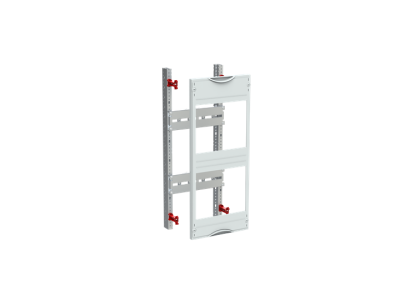

Moduł rozłącznika XLP00 CombiLine (symbol 2CPX041773R9999) to modułowy panel rozdzielczy przeznaczony do samodzielnego montażu w systemach szyn zbiorczych 3-biegunowych. Zaprojektowany do współpracy z rozłącznikami bezpiecznikowymi NH00, zapewnia elastyczne rozwiązanie dla instalacji wymagających wysokiej obciążalności prądowej. Pokrywa z tworzywa sztucznego z wycięciem ułatwia montaż i identyfikację obwodów. Dostępny w kolorze szarym RAL7035.

• 48 jednostek przestrzennych (GU): Maksymalna elastyczność przy projektowaniu rozdzielnicy – możliwość montażu do 4 rozłączników bezpiecznikowych NH00 w jednym module.
• Szerokość panelu 250 mm: Kompaktowe rozwiązanie, oszczędzające miejsce w szafach sterowniczych i rozdzielnicach.
• Prąd znamionowy 320 A: Wysoka obciążalność prądowa, odpowiednia dla instalacji przemysłowych i mocno obciążonych obwodów.
• Pokrywa z tworzywa sztucznego, z wycięciem: Ułatwia montaż i identyfikację podłączonych obwodów, a system zamknięcia zaprasowywany i obracany pod kątem 90° zapewnia bezpieczeństwo i stabilność.
• Kolor RAL7035: Neutralny odcień szarości, estetycznie komponujący się z większością aparatury modułowej w szafach sterowniczych.

Zgodność z Normami

Moduł spełnia wymagania odpowiednich dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa instalacji elektrycznych, w tym normami VDE i IEC dla systemów rozdzielczych niskiego napięcia.

Zastosowanie

Moduł XLP00 CombiLine znajduje zastosowanie w rozdzielnicach i szafach sterowniczych, gdzie wymagana jest elastyczność montażu i wysoka obciążalność prądowa.

• Instalacje przemysłowe – do budowy centralnych rozdzielnic zasilających.
• Budynki użyteczności publicznej – jako element systemu zasilania awaryjnego.
• Obiekty komercyjne i biurowce – do organizacji obwodów rozdzielczych zasilających poszczególne strefy.
• Maszyny i urządzenia przemysłowe – w szafach sterowniczych maszyn o wysokim poborze mocy.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całym obszarze prac. Moduł należy zamontować na szynie zbiorczej 3-biegunowej, zgodnie z wymiarami podanymi w dokumentacji technicznej. Pokrywę z wycięciem należy zamocować tak, aby ułatwić identyfikację obwodów – zaleca się stosowanie etykietowania zgodnego ze standardami branżowymi. Zamknięcie zaprasowywane i obracane pod kątem 90° powinno być wykonane z odpowiednim momentem, aby zapewnić stabilność mechaniczną.

FAQ

• Czy moduł XLP00 jest kompatybilny z innymi systemami niż CombiLine? Moduł XLP00 został zaprojektowany specjalnie do systemu CombiLine i nie jest kompatybilny z innymi systemami modułowymi bez odpowiednich adapterów.
• Jakie jest maksymalne obciążenie prądowe modułu? Moduł XLP00 jest przystosowany do maksymalnego prądu znamionowego 320 A, co pozwala na zastosowanie w instalacjach przemysłowych.
• Czy moduł posiada zintegrowane zabezpieczenia? Moduł XLP00 nie posiada wbudowanych zabezpieczeń – pełni rolę nośną dla rozłączników bezpiecznikowych NH00, które należy dobrać odpowiednio do obciążenia obwodu.
