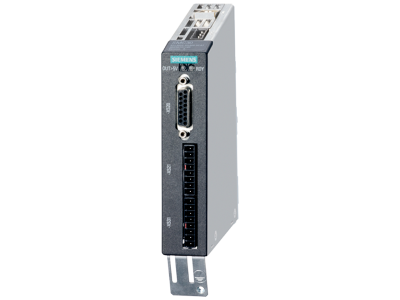

Moduł czujnika SMC30 do pokrycia zewnętrznego, TTL/HTL, SINAMICS | 6SL3055-0AA00-5CA2 Siemens

Opis i Kluczowe Cechy

Moduł czujnika SMC30 (indeks 6SL3055-0AA00-5CA2) to zaawansowany komponent przeznaczony do współpracy z enkoderami inkrementalnymi i kombinowanymi w systemach napędowych. Szerokość modułu wynosi 30 mm, co pozwala na montaż w standardowych obudowach. Obsługuje sygnały wyjściowe TTL/HTL oraz enkoderów SSI, umożliwiając precyzyjne sterowanie napędami w aplikacjach przemysłowych.

• Obsługa sygnałów TTL/HTL: Kompatybilność z szeroką gamą enkoderów inkrementalnych, zapewniająca elastyczność w doborze komponentów.
• Współpraca z enkoderami SSI: Możliwość podłączenia enkoderów SSI z torami inkrementalnymi lub bez nich – uniwersalne rozwiązanie dla różnych konfiguracji.
• Szerokość 30 mm: Standardowa szerokość modułu, umożliwiająca montaż w typowych obudowach rozdzielnic i szaf sterowniczych.
• Brak konieczności stosowania kabla DRIVE-CLiQ: Uproszczenie okablowania i redukcja kosztów montażu.
• Przeznaczenie do pokrycia zewnętrznego: Zaprojektowany do instalacji w warunkach przemysłowych, odporny na zakłócenia elektromagnetyczne.

Zgodność z Normami

Moduł spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami dotyczącymi kompatybilności elektromagnetycznej (EMC) i bezpieczeństwa dla urządzeń elektronicznych stosowanych w przemyśle.

Zastosowanie

Moduł czujnika SMC30 znajduje zastosowanie w systemach napędowych, gdzie wymagane jest precyzyjne pozycjonowanie i kontrola prędkości.

• Sterowanie napędami w maszynach przemysłowych (tokarki, frezarki, przenośniki).
• Precyzyjne pozycjonowanie w robotyce i automatyce przemysłowej.
• Zastosowania w układach napędowych z enkoderami inkrementalnymi i SSI.
• Integracja z falownikami i sterownikami PLC w systemach automatyki.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć zasilanie i upewnić się, że instalacja jest wolna od napięcia. Moduł należy zamontować w obudowie zgodnie z zaleceniami producenta, zachowując odpowiednią wentylację i odstępy od innych elementów. Podłączenie kabli sygnałowych i zasilających powinno odbywać się zgodnie z dokumentacją techniczną, z zachowaniem polaryzacji i ekranowania przewodów. Należy unikać zakłóceń elektromagnetycznych poprzez odpowiednie prowadzenie kabli i stosowanie ekranów.

FAQ

• Czy moduł współpracuje z enkoderami SSI bez torów inkrementalnych? Tak, moduł obsługuje zarówno enkoder SSI z torami inkrementalnymi, jak i bez nich, co zapewnia elastyczność w doborze komponentów.
• Jaki jest maksymalny pobór mocy modułu SMC30? Maksymalny pobór mocy nie został podany w dostępnych danych. W celu uzyskania szczegółowych informacji należy zapoznać się z dokumentacją techniczną.
• Czy moduł wymaga stosowania kabla DRIVE-CLiQ? Nie, moduł nie wymaga stosowania kabla DRIVE-CLiQ, co upraszcza okablowanie i obniża koszty instalacji.
