Moduł cyfrowy 4WE/2WY, napięcie we AC/DC 110-240V, wyjścia przekaźnikowe monostabilne, maks. 2 | 3UF7300-1AU00-0 Siemens

Alternatywny kod produktu: 3UF73001AU000

Opis i Kluczowe Cechy

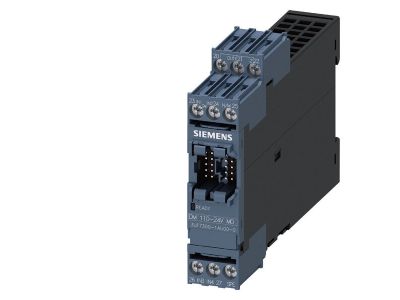

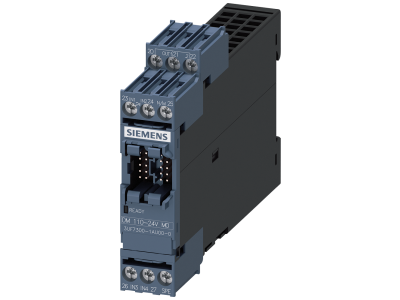

Moduł cyfrowy Siemens 3UF7300-1AU00-0 z 4 wejściami i 2 monostabilnymi wyjściami przekaźnikowymi jest dedykowanym rozszerzeniem dla systemu SIMOCODE pro V. Zasilany napięciem AC/DC 110-240 V, umożliwia elastyczne zwiększenie liczby punktów sterowania i sygnalizacji w rozdzielnicach przemysłowych. Kompaktowa konstrukcja przystosowana do montażu na szynie TH35.

• 4 wejścia cyfrowe: Możliwość podłączenia przycisków, przełączników, czujników lub sygnałów z PLC – zwiększa funkcjonalność systemu sterowania.
• 2 monostabilne wyjścia przekaźnikowe: Powrót do stanu spoczynkowego po zaniku napięcia, co zwiększa bezpieczeństwo instalacji w przypadku awarii zasilania.
• Napięcie zasilania AC/DC 110-240 V: Szeroki zakres napięcia umożliwia pracę w różnych instalacjach bez konieczności stosowania zewnętrznego zasilacza.
• Kompatybilność z SIMOCODE pro V: Łatwa integracja z jednostką podstawową systemu automatyki silnikowej – rozbudowa o dodatkowe I/O bez zmiany architektury.
• Max. 2 moduły cyfrowe na jednostkę podstawową: Skalowalna konfiguracja dostosowana do wymagań aplikacji (sterowanie, sygnalizacja, zbieranie danych).

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich (dyrektywy niskonapięciowe i EMC) oraz posiada certyfikat CE. Przeznaczony do stosowania w przemysłowych instalacjach sterowania silnikami zgodnie z przeznaczeniem systemu SIMOCODE pro V.

Zastosowanie

Moduł cyfrowy 3UF7300-1AU00-0 znajduje zastosowanie w automatyce przemysłowej, szczególnie w układach sterowania silnikami elektrycznymi z wykorzystaniem systemu SIMOCODE pro V. Umożliwia rozbudowę liczby wejść/wyjść w rozproszonych szafach sterowniczych.

• Sterowanie i sygnalizacja stanów pracy silników (styczniki, przekaźniki) poprzez wyjścia przekaźnikowe.
• Zbieranie sygnałów z przycisków sterowniczych, przełączników krańcowych lub czujników zbliżeniowych.
• Rozbudowa istniejących instalacji SIMOCODE pro V o dodatkowe punkty I/O bez konieczności wymiany jednostki głównej.
• Tworzenie lokalnych pętli sterowania w rozdzielnicach – np. impulsowanie styczników, sterowanie oświetleniem technologicznym.

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach przemysłowych. Przewody należy podłączać zgodnie z dokumentacją techniczną producenta, dobierając przekrój odpowiedni do prądu obciążenia wyjść przekaźnikowych oraz prądu sygnałów wejściowych. Należy zachować szczególną ostrożność przy pracy z napięciem 110-240 V.

FAQ

• Jakie napięcie zasilania wymaga moduł? Moduł zasilany jest napięciem AC/DC 110-240 V – może być bezpośrednio podłączony do sieci lub do wyjścia zasilacza impulsowego.
• Ile wejść i wyjść ma moduł 3UF7300-1AU00-0? Posiada 4 wejścia cyfrowe oraz 2 monostabilne wyjścia przekaźnikowe. Wyjścia powracają do stanu spoczynkowego po zaniku napięcia zasilania modułu.
• Czy moduł jest kompatybilny z jednostką podstawową SIMOCODE pro V? Tak, jest dedykowanym rozszerzeniem do jednostki podstawowej SIMOCODE pro V. Do jednej jednostki można podłączyć maksymalnie 2 takie moduły.
