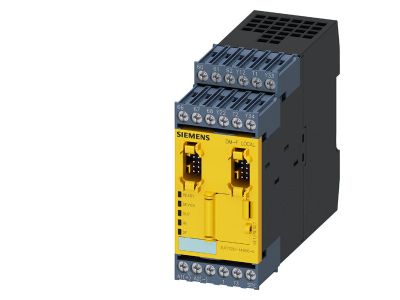

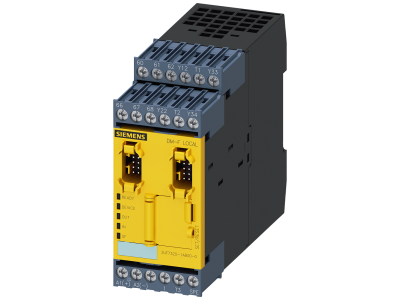

Moduł cyfrowy 24V DC, 2 wyjścia zwalniające, 2 wyjścia przekaźnikowe, funkcja SAFETY | 3UF7320-1AB00-0 Siemens

Alternatywny kod produktu: 3UF73201AB000

Opis i Kluczowe Cechy

Moduł cyfrowy bezpieczeństwa DM-F local (symbol 3UF7320-1AB00-0) firmy Siemens stanowi rozszerzenie systemu SIMOCODE pro V o funkcję przekaźnika bezpieczeństwa. Zasilany napięciem 24 V DC, wyposażony w 2 bezpieczne wyjścia zwalniające (safety) oraz 2 wyjścia przekaźnikowe, umożliwia odporne na błędy odłączanie silników w aplikacjach wymagających wysokiego poziomu bezpieczeństwa funkcjonalnego. Regulowany za pomocą przełącznika DIL, osiąga maksymalny poziom SIL 3 według IEC 61508 oraz PL e według ISO 13849-1.

• Napięcie zasilania 24 V DC: niskie napięcie bezpieczne, łatwe do integracji w przemysłowych instalacjach sterowniczych.
• 2 bezpieczne wyjścia zwalniające (safety): umożliwiają niezawodne, odporne na błędy odłączanie obwodów silnika – kluczowe dla funkcji zatrzymania awaryjnego.
• 2 dodatkowe wyjścia przekaźnikowe: służą do sygnalizacji stanu, komunikacji z PLC lub sterowania dodatkowymi urządzeniami.
• Regulowany przełącznik DIL: umożliwia konfigurację parametrów bezpieczeństwa w zależności od wymagań aplikacji.
• Maksymalny SIL 3 (IEC 61508) i PL e (ISO 13849-1): gwarancja spełnienia rygorystycznych norm bezpieczeństwa funkcjonalnego dla maszyn i linii produkcyjnych.

Zgodność z Normami

Moduł spełnia wymagania norm bezpieczeństwa funkcjonalnego IEC 61508 (poziom nienaruszalności bezpieczeństwa SIL 3) oraz ISO 13849-1 (kategoria wydajności PL e). Produkt posiada oznaczenie CE i jest przeznaczony do stosowania w systemach automatyki przemysłowej zgodnych z dyrektywami unijnymi.

Zastosowanie

Moduł DM-F local został zaprojektowany jako rozszerzenie systemu SIMOCODE pro V, umożliwiające bezpieczne wyłączanie silników w aplikacjach wymagających wysokiej integralności bezpieczeństwa. Sprawdza się w następujących scenariuszach:

• Bezpieczne odłączanie napędów w maszynach produkcyjnych z funkcją zatrzymania awaryjnego.
• Realizacja obwodów bezpieczeństwa w liniach pakujących, transportowych i montażowych.
• Monitorowanie i wyłączanie silników w aplikacjach z wymaganym poziomem SIL 3 lub PL e.
• Rozproszone sterowanie bezpieczeństwem w systemach automatyki z SIMOCODE pro V.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP20 lub wyższym. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Przekroje przewodów dobierz zgodnie z obciążalnością prądową styków (zgodnie z dokumentacją producenta). Moment dokręcania zacisków oraz konfigurację przełącznika DIL wykonaj według instrukcji technicznej SIMOCODE pro.

FAQ

• Czy moduł posiada podświetlenie lub diody LED sygnalizacyjne? W danych producenta nie zawarto informacji o podświetleniu. Szczegółowe dane dotyczące sygnalizacji znajdują się w dokumentacji technicznej SIMOCODE pro.
• Jaki jest stopień ochrony modułu? Producent nie podaje w karcie konkretnego stopnia IP. W standardowych warunkach pracy aparatura modułowa montowana w rozdzielnicy ma stopień ochrony IP20 zapewniany przez obudowę.
• Czy wyjścia zwalniające działają w trybie normalnie zamkniętym (NC)? Tak, wyjścia zwalniające (safety) w obwodach bezpieczeństwa są przewidziane jako styki normalnie zamknięte – ich rozwarcie powoduje bezpieczne wyłączenie. Dokładny opis trybu pracy znajduje się w instrukcji produktu.
