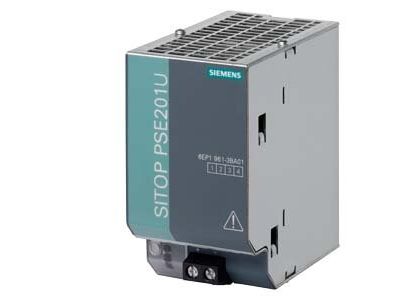

Moduł buforowy SITOP PSE201U czas buforowania 100ms do 10s w zależności od prądu obciążenia | 6EP1961-3BA01 Siemens

Alternatywny kod produktu: 6EP19613BA01

Opis i Kluczowe Cechy

Moduł buforowy SITOP PSE201U (symbol 6EP1961-3BA01) firmy Siemens zapewnia utrzymanie napięcia 24 V podczas krótkich zaników w zakresie od 100 ms do 10 s – czas buforowania jest zależny od prądu obciążenia. Dzięki bezobsługowym kondensatorom i sygnalizacji LED stanu napięcia urządzenie gwarantuje niezawodną pracę instalacji w automatyce przemysłowej.

• Czas buforowania 100 ms – 10 s: Zabezpiecza obwody sterowania i układy pamięci przed utratą danych oraz przestojami przy zanikach napięcia w sieci.
• Sygnalizacja LED napięcia > 20,5 V: Bieżąca informacja o poprawnym stanie zasilania umożliwia szybką diagnostykę bez użycia miernika.
• Bezobsługowe kondensatory jako magazyn energii: Brak konieczności wymiany baterii – niskie koszty utrzymania i wysoka niezawodność w długim okresie eksploatacji.
• Możliwość łączenia do 8 modułów równolegle: Łatwe wydłużenie czasu buforowania do maksymalnie 10 s – skalowanie dopasowane do potrzeb procesu.
• Kompatybilność z zasilaczami SITOP smart i modular: Uniwersalne rozszerzenie dla całej rodziny SITOP, upraszczające konfigurację szaf sterowniczych.

Zgodność z Normami

Moduł buforowy SITOP PSE201U spełnia wymagania europejskich norm bezpieczeństwa i jest oznaczony certyfikatem CE. Produkt zaprojektowany zgodnie z obowiązującymi standardami dla przemysłowych zasilaczy i układów buforowania.

Zastosowanie

Moduł dedykowany do systemów automatyki wymagających ciągłości napięcia 24 V DC przy krótkotrwałych zanikach sieci. Idealnie sprawdza się tam, gdzie przerwa w zasilaniu grozi utratą danych lub zatrzymaniem procesu.

• Zabezpieczenie sterowników PLC i systemów sterowania przed resetem przy zanikach napięcia do 10 s.
• Buforowanie pamięci konfiguracji i danych w przemysłowych panelach operatorskich.
• Wsparcie dla styczników, przekaźników i siłowników w krytycznych obwodach sterowania.
• Utrzymanie napięcia w szafach sterowniczych podczas chwilowych spadków sieci w liniach produkcyjnych.

Wskazówki Montażowe

Montaż modułu SITOP PSE201U powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów dobrać zgodnie z wartością prądu obciążenia, a moment dokręcania zacisków stosować według dokumentacji producenta. Moduł nie wymaga konserwacji okresowej.

FAQ

• Jak długo moduł jest w stanie podtrzymać napięcie? Czas buforowania wynosi od 100 ms do 10 s i zależy od prądu obciążenia – im większy prąd, tym krótszy czas podtrzymania. Szczegółowe dane dla konkretnych prądów znajdują się w dokumentacji technicznej.
• Czy można połączyć kilka modułów, aby uzyskać dłuższy czas buforowania? Tak, dopuszcza się łączenie do 8 modułów równolegle. Pozwala to wydłużyć maksymalny czas buforowania do 10 s (przy niższym prądzie obciążenia na moduł).
• Diody LED – co sygnalizują? Zielona dioda LED na module świeci, gdy napięcie zasilania przekracza 20,5 V. Jest to sygnał, że zasilanie jest wystarczające do prawidłowego buforowania. Brak świecenia oznacza zbyt niskie napięcie lub stan buforowania.
