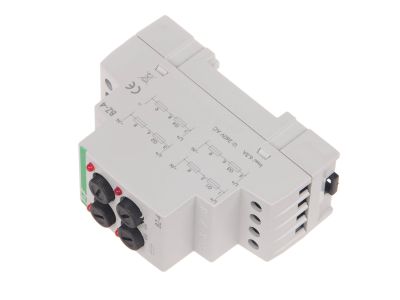

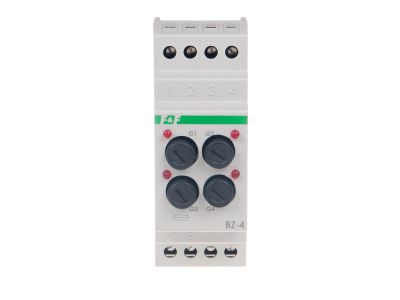

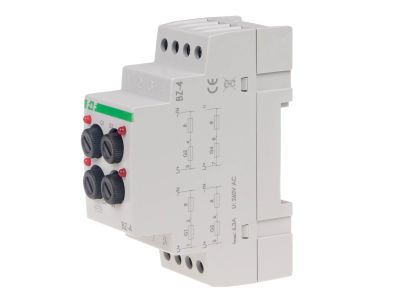

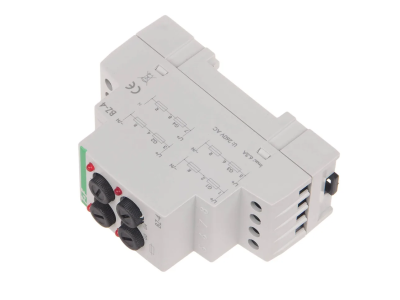

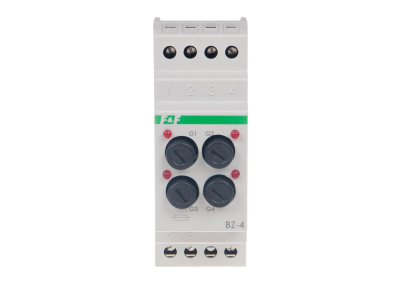

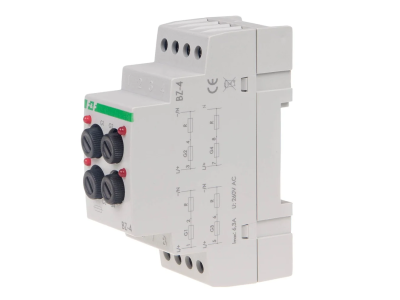

Moduł bezpiecznikowy BZ-4 czterogniazdowy wkładka topikowa Fi5×20mm | BZ-4 F&F

Opis i Kluczowe Cechy

Moduł bezpiecznikowy BZ-4 produkcji F&F to czterogniazdowe urządzenie przeznaczone do zabezpieczania odbiorników elektrycznych przed skutkami przeciążeń i zwarć. Zasilany napięciem 250 V AC i przystosowany do maksymalnego prądu obciążenia 6,3 A, zapewnia skuteczną ochronę w obwodach sterowania, sygnalizacji i automatyki. Wykorzystuje powszechnie dostępne wkładki topikowe Fi5×20 mm, a jego szerokość wynosi 2 moduły (35 mm), co pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy.

• Napięcie zasilania 250 V AC: umożliwia pracę w standardowych instalacjach jednofazowych.
• Maksymalny prąd obciążenia 6,3 A: gwarantuje bezpieczną eksploatację w obwodach o umiarkowanym poborze mocy.
• Cztery gniazda na wkładki topikowe Fi5×20 mm: pozwalają na niezależne zabezpieczenie nawet czterech odbiorników lub obwodów.
• Sygnalizacja LED przepalenia wkładki: czerwona dioda natychmiast informuje o zadziałaniu bezpiecznika, co przyspiesza lokalizację uszkodzenia.
• Zaciski śrubowe o przekroju przyłączeniowym do 4,0 mm² i moment dokręcający 0,5 Nm: umożliwiają pewne i trwałe połączenie przewodów.

Zgodność z Normami

Moduł bezpiecznikowy BZ-4 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa elektrycznego oraz kompatybilności elektromagnetycznej. Szczegółowe dane dotyczące konkretnych norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Moduł bezpiecznikowy BZ-4 znajduje szerokie zastosowanie w układach sterowania, automatyce przemysłowej i budynkowej, gdzie wymagane jest niezależne zabezpieczenie kilku obwodów. Dzięki czterem gniazdom i sygnalizacji stanu doskonale sprawdza się jako element ochronny w szafach sterowniczych.

• Zabezpieczenie obwodów sterowania styczników, przekaźników i PLC przed przeciążeniem i zwarciem.
• Ochrona linii sygnalizacyjnych, lampek kontrolnych i czujników w instalacjach automatyki.
• Stosowany w rozdzielnicach do niezależnego zabezpieczenia kilku odbiorników o niewielkiej mocy.
• Idealny do układów, w których szybka identyfikacja przepalonej wkładki jest kluczowa – dzięki czerwonej diodzie LED.

Wskazówki Montażowe

Montaż modułu bezpiecznikowego BZ-4 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe należy dokręcać momentem 0,5 Nm, zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do maksymalnego prądu obciążenia 6,3 A. Przed wymianą wkładki topikowej bezwzględnie odłączyć napięcie – moduł nie odłącza automatycznie obciążenia po przepaleniu wkładki.

FAQ

• Czy moduł BZ-4 sygnalizuje przepalenie bezpiecznika? Tak, po przepaleniu wkładki topikowej zapala się czerwona dioda LED, co umożliwia szybką lokalizację uszkodzenia.
• Jakie wkładki topikowe można stosować? Moduł przystosowany jest do wkładek topikowych Fi5×20 mm o prądzie z zakresu 0,1÷6,3 A. W ofercie F&F dostępne są wkładki szybkie (S) i zwłoczne (T).
• Jaki jest stopień ochrony modułu? Stopień ochrony wynosi IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic.
