Moduł bezpieczeństwa sterowanie oburęczne z czujnikiem XU2s XU2S Kat 2 Preventa XU | XPSCM1144 Schneider Electric

Opis i Kluczowe Cechy

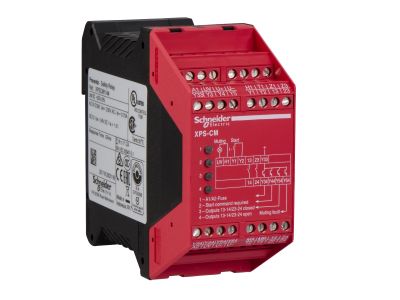

Moduł bezpieczeństwa Preventa XPSCM1144 z serii XPSCM to specjalistyczne urządzenie do sterowania oburęcznego z wbudowanym tłumikiem, przeznaczone do monitorowania czujnika fotoelektrycznego z pojedynczym promieniem (np. XU2s). Dzięki osiągalnemu poziomowi bezpieczeństwa Kategoria 2 (EN/ISO 13849-1) i SILCL 1 (EN/IEC 62061) oraz napięciu zasilania 24 V DC, stanowi niezawodne rozwiązanie w systemach ochrony maszyn.

• Kategoria bezpieczeństwa 2 (EN/ISO 13849-1) i PL=c: Z odpowiednim systemem sterowania i okablowaniem zapewnia sprawdzoną redundancję i diagnostykę, minimalizując ryzyko awarii w krytycznych aplikacjach.
• SILCL 1 (EN/IEC 62061) i wskaźniki niezawodności (PFHd = 3.12E-7 1/h): Gwarantuje bardzo niskie prawdopodobieństwo niebezpiecznej awarii, wymagane w precyzyjnie zaprojektowanych obwodach bezpieczeństwa.
• Dwa wejścia MA, MB dla funkcji blokowania oraz cztery wejścia Z1-Z4 dla czujnika: Umożliwia podłączenie zarówno przycisków oburęcznych (XC, XU2M18PP340…, XU9M18PP340…), jak i fotoelektrycznego czujnika jednopromieniowego (XU2S18PP340…).
• Wbudowany tłumik: Eliminuje niepożądane impulsy zakłóceń z linii czujnika, zwiększając odporność na fałszywe zadziałania w środowisku przemysłowym.
• Zaciski śrubowe z uwięzioną śrubą (przekrój do 2,5 mm² / 2×1,5 mm²): Ułatwiają szybkie i pewne okablowanie, a szeroki zakres przekrojów przewodów (0,14 – 2,5 mm²) upraszcza dobór okablowania.

Zgodność z Normami

Moduł bezpieczeństwa Preventa XPSCM1144 został zaprojektowany zgodnie z międzynarodowymi normami bezpieczeństwa. Z odpowiednim systemem sterowania i prawidłowym okablowaniem może osiągnąć kategorię 2 i PL=c według EN/ISO 13849-1 oraz SILCL 1 według EN/IEC 62061. Wskaźniki niezawodności obliczono zgodnie z EN/IEC 61508 (PFHd = 3,12E-7 1/h). Produkt posiada oznaczenie CE i spełnia wymagania dyrektyw unijnych.

Zastosowanie

Moduł XPSCM1144 stosuje się wszędzie tam, gdzie wymagane jest sterowanie oburęczne z dodatkowym nadzorem fotoelektrycznym – głównie w maszynach przemysłowych wymagających wysokiego poziomu bezpieczeństwa operatora.

• Monitorowanie stref niebezpiecznych za pomocą czujnika fotoelektrycznego z pojedynczym promieniem przy jednoczesnym naciskaniu dwóch przycisków (sterowanie oburęczne) – np. prasy, gilotyny.
• Współpraca z przyciskami oburęcznymi (np. serii XU2M lub XU9M) w celu zapewnienia, że operator obiema rękami znajduje się poza strefą zagrożenia.
• Integracja z systemami bezpieczeństwa maszyn jako element logiczny kategorii 2 z wbudowanym tłumikiem zakłóceń – idealny do linii produkcyjnych z czujnikami fotoelektrycznymi.
• Zastosowanie w automatycznych liniach pakujących, robotach i obrabiarkach wymagających SILCL 1 według EN/IEC 62061.

Wskazówki Montażowe

Montaż i podłączenie modułu bezpieczeństwa XPSCM1144 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją techniczną producenta (niedokręcone lub zbyt mocno dokręcone styki mogą pogorszyć niezawodność połączeń). Przekrój przewodów dobrać do prądu obciążenia i wymaganej obciążalności – zakres podany w specyfikacji: 0,14…2,5 mm² dla przewodów stałych/elastycznych (bez końcówki) i 0,25…1,5 mm² dla elastycznych z końcówką kablową (z maskownicą lub bez). Należy pamiętać o prawidłowym okablowaniu wejść blokujących (MA, MB) oraz czujnika (Z1…Z4), aby zapewnić deklarowany poziom bezpieczeństwa.

FAQ

• Jaki typ czujnika fotoelektrycznego mogę podłączyć do modułu XPSCM1144? Moduł jest zgodny z czujnikami serii XU2S18PP340... (podczerwień, pojedynczy promień) oraz z przyciskami/łącznikami krańcowymi serii XC, XU2M18PP340..., XU9M18PP340... do funkcji blokowania.
• Jakie napięcie zasilania jest wymagane? Moduł wymaga dwóch niezależnych zasilań 24 V DC – jedno dla czujnika (zaciski U+, U- na wejściach Z1-Z4), drugie dla funkcji blokowania (zaciski MA, MB). Oba muszą być podawane z bezpiecznego źródła (PELV/SELV) zgodnie z normami.
• Co oznacza parametr PFHd = 3.12E-7 1/h? Jest to prawdopodobieństwo niebezpiecznej awarii na godzinę. Wartość 3,12E-7 oznacza, że średnio jedna awaria może wystąpić po około 3,2 miliona godzin pracy – co dla kategorii 2 i SILCL 1 jest bardzo dobrym wskaźnikiem niezawodności.
