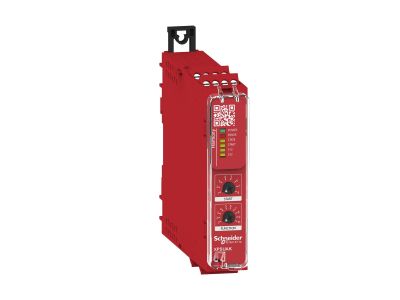

Moduł bezpieczeństwa Kat.4 24 V AC/DC 2 NO + 1 NC Zaciski śrubowe, Preventa XPS Universal | XPSUAK12AP Schneider Electric

Opis i Kluczowe Cechy

Moduł bezpieczeństwa Schneider Electric z serii Preventa XPS Universal, o numerze katalogowym XPSUAK12AP, to zaawansowane rozwiązanie zaprojektowane z myślą o zapewnieniu najwyższych standardów ochrony w systemach automatyki przemysłowej. Urządzenie jest zasilane uniwersalnym napięciem 24 V AC/DC, co pozwala na elastyczną integrację w różnych systemach zasilania. Moduł charakteryzuje się kompaktową obudową o szerokości zaledwie 22,5 mm, co znacząco oszczędza miejsce na szynie DIN w szafie sterowniczej.

Kluczową cechą tego przekaźnika jest jego uniwersalność – funkcje bezpieczeństwa mogą być definiowane fabrycznie lub wybierane przez użytkownika za pomocą intuicyjnych przełączników obrotowych umieszczonych na panelu przednim. Urządzenie wyposażone jest w 2 wejścia bezpieczeństwa oraz rozbudowaną sekcję wyjściową: 2 beznapięciowe wyjścia bezpieczeństwa typu NO (normalnie otwarte) oraz 1 wyjście pomocnicze NC (normalnie zamknięte). Dodatkowo, moduł posiada 3 konfigurowalne wyjścia impulsowe ON/OFF oraz 1 półprzewodnikowe wyjście diagnostyczne, które dostarcza pełną informację o stanie pracy urządzenia, co znacznie skraca czas przestojów i ułatwia konserwację predykcyjną.

• Zaciski śrubowe: Wyposażony w demontowalny blok zacisków, co ułatwia okablowanie i serwisowanie bez konieczności odłączania wszystkich przewodów pojedynczo.
• Diagnostyka: Półprzewodnikowe wyjście diagnostyczne kompatybilne ze sterownikami logicznymi Modicon.
• Elastyczność: Możliwość wyboru funkcji bezpieczeństwa za pomocą przełączników obrotowych.

Zgodność z Normami

Przekaźnik XPSUAK12AP został zaprojektowany tak, aby spełniać najbardziej rygorystyczne wymagania dotyczące bezpieczeństwa funkcjonalnego. Pozwala on na osiągnięcie maksymalnego poziomu bezpieczeństwa PLe (Performance Level e) oraz Kategorii 4 zgodnie z normą ISO 13849-1. W zakresie bezpieczeństwa systemów elektronicznych, moduł spełnia wymagania SILCL 3 według normy IEC 62061 oraz SIL 3 zgodnie z IEC 61508.

Produkt posiada szeroki wachlarz certyfikatów międzynarodowych, co potwierdza jego niezawodność i dopuszczenie do użytku na rynkach globalnych: cULus, TÜV, EAC, CCC oraz oznaczenie KC. Jest on również w pełni zgodny z normą IEC 60947-5-1 dotyczącą aparatury sterowniczej i rozdzielczej niskiego napięcia.

Zastosowanie

Dzięki swojej wszechstronności i wysokim parametrom ochronnym, moduł Preventa XPS Universal znajduje zastosowanie w maszynach o prostej i średniej złożoności. Jest idealnym wyborem dla branż wymagających wysokiej niezawodności, takich jak:

• Przemysł spożywczy (Food & Beverage): Zabezpieczanie linii produkcyjnych i pakujących.
• Transport bliski i podnoszenie: Kontrola systemów dźwigowych i przenośników materiałów.
• Obróbka materiałów: Zabezpieczanie maszyn do cięcia, gięcia i formowania.
• Pakowanie: Integracja z maszynami pakującymi i paletyzującymi.

Wskazówki Montażowe

Montaż modułu XPSUAK12AP powinien odbywać się na standardowej, symetrycznej szynie DIN o szerokości 35 mm. Dzięki demontowalnym blokom zacisków śrubowych, instalator może przygotować okablowanie przed ostatecznym osadzeniem modułu w szafie. Podczas podłączania należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i odporność na wibracje. Urządzenie jest w pełni kompatybilne ze sterownikami Modicon, co pozwala na przesyłanie szczegółowych danych diagnostycznych za pomocą jednego przewodu, redukując liczbę potrzebnych wejść sterownika PLC.

FAQ

• Czy moduł XPSUAK12AP posiada wymienne zaciski? Tak, urządzenie wyposażone jest w demontowalne bloki zacisków śrubowych, co znacznie ułatwia wymianę modułu w przypadku awarii bez ryzyka pomyłki przy ponownym podłączaniu przewodów.
• Jaki jest maksymalny poziom bezpieczeństwa, który można osiągnąć z tym przekaźnikiem? Moduł pozwala na osiągnięcie najwyższego poziomu bezpieczeństwa PLe (zgodnie z ISO 13849-1) oraz SIL 3 (zgodnie z IEC 61508).
• Czy urządzenie współpracuje ze sterownikami PLC? Tak, przekaźniki Harmony XPS Universal są w pełni kompatybilne ze sterownikami logicznymi Modicon, oferując zaawansowane funkcje diagnostyczne.
