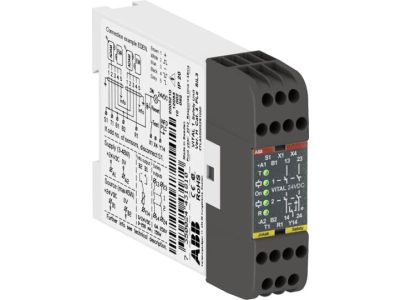

Moduł bezpieczeństwa Jokab Safety, 24VDC, wejście 1-kanał. 2NO, Vital 1 | 2TLA020052R1000 ABB

Alternatywny kod produktu: 2TLA020052R1000

Opis i Kluczowe Cechy

Moduł bezpieczeństwa Vital 1 o symbolu 2TLA020052R1000 to zaawansowane urządzenie do monitorowania systemów zabezpieczających w instalacjach przemysłowych. Pracuje z napięciem zasilania 24VDC i wyposażony jest w dwa niezależne styki wyjściowe NO (Normalnie Otwarte). Zaprojektowany do współpracy z systemem DYNlink, umożliwia szeregowe połączenie do 30 urządzeń zabezpieczających, osiągając poziom integralności bezpieczeństwa PL e / SIL 3.

• Dwa styki wyjściowe 2NO: Zapewniają redundantne wyjście sygnału bezpieczeństwa, zwiększając niezawodność systemu.
• Napięcie zasilania 24VDC: Standardowe napięcie w automatyce przemysłowej, kompatybilne z większością układów sterowania.
• System DYNlink: Pozwala na szeregowe podłączenie do 30 urządzeń (np. wyłączników awaryjnych) do jednego obwodu, upraszczając instalację i redukując koszty okablowania.
• Poziom PL e / SIL 3: Certyfikowany poziom bezpieczeństwa dla krytycznych aplikacji przemysłowych.
• Konfigurowalność bez programowania: Prosta instalacja i uruchomienie – nie wymaga skomplikowanej konfiguracji ani programowania.

Zgodność z Normami

Moduł spełnia wymagania norm bezpieczeństwa maszynowego (PL e wg EN ISO 13849-1) oraz funkcjonalnego (SIL 3 wg IEC 61508). Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach przemysłowych zgodnych z europejskimi dyrektywami maszynowymi.

Zastosowanie

Moduł Vital 1 znajduje zastosowanie w systemach bezpieczeństwa maszyn i urządzeń przemysłowych, gdzie wymagana jest wysoka integralność sygnału bezpieczeństwa.

• Monitorowanie wyłączników awaryjnych w maszynach produkcyjnych.
• Zabezpieczenie linii produkcyjnych z szeregowym połączeniem wielu punktów monitorowania.
• Integracja z systemami DYNlink w aplikacjach wymagających redundancji sygnału.
• Stosowanie w układach sterowania przemysłowego jako element bezpieczeństwa funkcjonalnego.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Moduł należy zamontować w szafie sterowniczej na szynie DIN, zachowując odpowiednie odstępy między urządzeniami (zgodnie z dokumentacją techniczną). Połączenia zasilania i sygnałowe należy realizować przy użyciu zacisków odłączalnych, zgodnie z oznaczeniami. System DYNlink wymaga szeregowego połączenia urządzeń z zachowaniem polaryzacji złączy M12. Po montażu przeprowadzić test funkcjonalny układu.

FAQ

• Czy moduł wymaga programowania? Nie – Vital 1 to urządzenie konfigurowalne bez potrzeby programowania, co znacznie skraca czas instalacji.
• Jakie urządzenia są kompatybilne z systemem DYNlink? Moduł współpracuje wyłącznie z urządzeniami zabezpieczającymi DYNlink, takimi jak wyłączniki awaryjne Eden DYN lub wyposażonymi w adapter Tina.
• Jaki jest maksymalny zasięg systemu DYNlink? System pozwala na szeregowe połączenie do 30 urządzeń w jednym obwodzie DYNlink.
