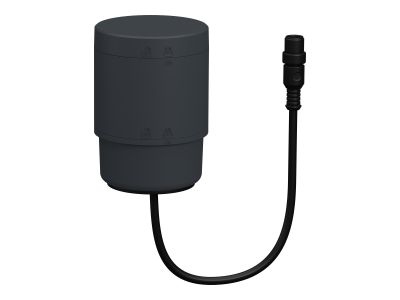

Moduł bazowy, kolumna świetlna, śr.70mm, baza IO Link z adapterem i pokrywą, szary, Harmony XVB7 | XVB7C31 Schneider Electric

Opis i Kluczowe Cechy

Moduł bazowy kolumny świetlnej o średnicy 70 mm to podstawa modułowych wież sygnalizacyjnych serii Harmony XVB7. Zasilany napięciem 24V DC, wyposażony w złącze M12 typu A z 15-centymetrowym kablem, umożliwia szybkie i pewne podłączenie do systemów sterowania. Dzięki adapterowi i pokrywie w zestawie, baza gotowa jest do montażu z modułami świetlnymi i dźwiękowymi, tworząc kompaktową wieżę sygnalizacyjną o wysokości do 5 jednostek. Szary poliwęglanowy korpus zapewnia odporność na uderzenia, kurz i wilgoć, a klasa ochrony IP66/IP65 gwarantuje bezawaryjną pracę w trudnych warunkach przemysłowych.

• Zasilanie 24V DC: Kompatybilny z systemami automatyki przemysłowej i sterownikami PLC, zapewnia niskie zużycie energii przy zachowaniu wysokiej jasności sygnalizacji.
• Złącze M12 typu A z kablem 15 cm: Szybkie i niezawodne połączenie z modułami rozszerzeń lub sterownikami, odporne na wibracje i wyciąganie przewodów.
• Protokół IO-Link (V1.1): Umożliwia cyfrową komunikację z systemami nadrzędnymi, ułatwia diagnostykę i zdalne sterowanie – idealne dla inteligentnych instalacji przemysłowych.
• Stopień ochrony IP66/IP65: Odporność na pył, wodę i bezpośrednie strumienie – gwarancja bezawaryjnej pracy w halach produkcyjnych, na zewnątrz lub w miejscach narażonych na wilgoć.
• Modułowa konstrukcja z adapterem i pokrywą: Elastyczność montażu z dowolnymi modułami świetlnymi i dźwiękowymi, dostępnymi w serii XVB7 – kompletna wieża sygnalizacyjna w łatwym zestawie.

Zgodność z Normami

Moduł bazowy kolumny świetlnej spełnia restrykcyjne wymagania norm międzynarodowych: UL 60947-5-1, IEC 60947-5-1 oraz CSA C22.2 No 60947-5-1. Produkt posiada deklarację zgodności CE oraz certyfikaty cULus, CCC, RCM i UKCA, potwierdzające jego bezpieczeństwo i jakość w zastosowaniach przemysłowych.

Zastosowanie

Moduł bazowy kolumny świetlnej znajduje zastosowanie w systemach sygnalizacji wizualnej i dźwiękowej, gdzie wymagana jest niezawodna komunikacja stanu maszyny lub procesu technologicznego.

• Hale produkcyjne i linie montażowe – sygnalizacja awarii, gotowości do pracy lub etapów procesu.
• Stacje uzdatniania wody i oczyszczalnie ścieków – odporność na wilgoć i substancje chemiczne.
• Magazyny wysokiego składowania – sygnalizacja zajętości stref lub konieczności interwencji.
• Inteligentne systemy sterowania (np. SCADA) – integracja z protokołem IO-Link dla zdalnej kontroli i diagnostyki.

Wskazówki Montażowe

Montaż modułu bazowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa elektrycznego. Baza mocowana jest do powierzchni przy użyciu dostępnych akcesoriów montażowych (rury, płyty mocujące – zakup osobno). Przed podłączeniem zasilania należy upewnić się, że napięcie 24V DC jest stabilne i zgodne z wymaganiami modułów rozszerzeń. Złącze M12 należy dokręcić, aby zapobiec przypadkowemu wyciągnięciu przewodu. Unikać montażu w miejscach narażonych na bezpośrednie działanie substancji chemicznych, chyba że baza jest specjalnie do tego przystosowana.

FAQ

• Czy moduł bazowy współpracuje z modułami innych producentów? Moduł bazowy jest częścią systemu modułowych kolumn sygnalizacyjnych serii XVB7. Do pełnej funkcjonalności wymaga modułów świetlnych i/lub dźwiękowych z tej samej serii – dostępnych w ofercie Kaczmarek Electric.
• Jaki jest zakres temperatur pracy modułu? Dokładna wartość nie została podana w danych produktu. Zaleca się stosowanie w zakresie od -20°C do +55°C, zgodnie ze standardami przemysłowymi dla podobnych urządzeń.
• Czy baza jest odporna na promieniowanie UV? Materiał poliwęglanowy użyty do produkcji jest odporny na działanie promieniowania UV, co potwierdza klasa ochrony IP66/IP65.
