Moduł AS-i K60 cyfrowy 4 DI/4 DQ, IP67 4x wejś. Max.200mA 4x wyjś. 1A 24VDC 8x standard. gniazda M12 | 3RK1400-1DQ03-0AA3 Siemens

Alternatywny kod produktu: 3RK14001DQ030AA3

Opis i Kluczowe Cechy

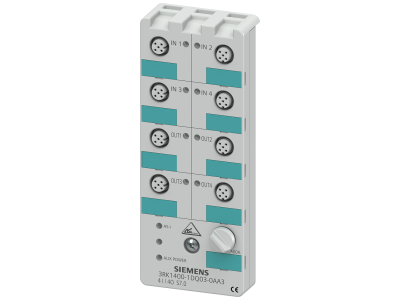

Moduł AS-i K60 o symbolu 3RK1400-1DQ03-0AA3 to cyfrowe urządzenie wejścia/wyjścia przeznaczone do pracy w systemach AS-Interface. Oferuje 4 wejścia cyfrowe (prąd znamionowy 200 mA na kanał) oraz 4 wyjścia cyfrowe (prąd 1 A przy napięciu 24 V DC), co pozwala na bezpośrednie sterowanie czujnikami i niewielkimi siłownikami w rozproszonych instalacjach. Dzięki stopniowi ochrony IP67 moduł może być montowany bezpośrednio w strefach o podwyższonej wilgotności i zapyleniu, bez konieczności stosowania dodatkowych obudów. Wszystkie przyłącza wykonane są za pomocą 8 standardowych gniazd M12, co skraca czas okablowania i ułatwia serwis.

• 4 wejścia cyfrowe (DI) – max. 200 mA na kanał: Umożliwiają podłączenie czujników przemysłowych (np. indukcyjnych, fotoelektrycznych) z zasilaniem przez magistralę AS-i, co eliminuje potrzebę dodatkowych zasilaczy.
• 4 wyjścia cyfrowe (DQ) – 1 A / 24 V DC: Pozwalają na bezpośrednie załączanie małych odbiorników, takich jak zawory pneumatyczne, lampki sygnalizacyjne lub przekaźniki pomocnicze, bez konieczności stosowania zewnętrznych wzmacniaczy.
• Stopień ochrony IP67: Moduł jest odporny na wnikanie pyłu i strumieni wody, co gwarantuje niezawodną pracę w trudnych warunkach przemysłowych (np. w halach produkcyjnych, myjniach, chłodniach).
• 8 standardowych gniazd M12 (kodowanie A): Zapewniają szybkie i bezpieczne podłączenie czujników i aktuatorów, zgodne z powszechnie stosowanymi złączami w automatyce. Każde gniazdo obsługuje jeden kanał DI lub DQ.
• Komunikacja przez magistralę AS-i (AS-Interface): Umożliwia redukcję okablowania i łatwą integrację z nadrzędnymi sterownikami PLC, skracając czas projektowania i uruchamiania instalacji.

Zgodność z Normami

Produkt zaprojektowano zgodnie z wymaganiami europejskich norm dla systemów AS-Interface oraz ogólnymi standardami bezpieczeństwa. Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymagań dyrektyw unijnych (m.in. dyrektywy kompatybilności elektromagnetycznej EMC i dyrektywy niskonapięciowej). Zastosowane materiały i konstrukcja odpowiadają standardom branżowym w zakresie ochrony środowiska (RoHS).

Zastosowanie

Moduł AS-i K60 przeznaczony jest do rozproszonych układów automatyki przemysłowej, gdzie wymagana jest wysoka odporność środowiskowa i ograniczenie liczby przewodów. Sprawdzi się zarówno w nowych projektach, jak i modernizacjach istniejących instalacji.

• Bezpośrednie podłączenie czujników cyfrowych (np. krańcowych, zbliżeniowych, optycznych) w strefach mokrych lub zapylonych – np. w przemyśle spożywczym, motoryzacyjnym, tartacznym.
• Sterowanie małymi siłownikami (zawory, siłowniki, wskaźniki LED) bez konieczności stosowania dodatkowych modułów rozszerzających – szczególnie w aplikacjach wymagających szybkiej reakcji.
• Budowa zdecentralizowanych wysp zaworowych i modułów I/O w halach produkcyjnych, gdzie każdy moduł pracuje niezależnie w sieci AS-i.
• Integracja z przekaźnikami pomocniczymi i stycznikami małej mocy w rozdzielnicach o podwyższonej szczelności – dzięki IP67 moduł może pracować poza szafą sterowniczą.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia (np. SEP do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania magistrali AS-i oraz wszelkie źródła napięcia pomocniczego. Moduł mocowany jest za pomocą dwóch otworów montażowych (zgodnie z dokumentacją producenta) – nie wymaga szyny DIN, co pozwala na instalację bezpośrednio na konstrukcji maszyny. Przewody do gniazd M12 należy podłączać przy użyciu gotowych przewodów z wtykami (zgodne z kodowaniem A). Przekrój przewodów oraz moment dokręcania złącz muszą być zgodne z danymi producenta; dla typowych łączników M12 zaleca się moment 0,3–0,5 Nm. Należy zwrócić uwagę, aby nie przekroczyć maksymalnego prądu sumarycznego na grupę wyjść – szczegółowe dane znajdują się w karcie katalogowej.

FAQ

• Ile wejść i wyjść ma moduł 3RK1400-1DQ03-0AA3? Moduł posiada 4 wejścia cyfrowe (DI) oraz 4 wyjścia cyfrowe (DQ). Każdy kanał wyprowadzony jest na osobnym gnieździe M12 (łącznie 8 gniazd).
• Jaki stopień ochrony zapewnia moduł? Moduł charakteryzuje się stopniem ochrony IP67, co oznacza całkowitą ochronę przed pyłem oraz odporność na krótkotrwałe zanurzenie w wodzie (do 1 m głębokości). Jest zatem odpowiedni do pracy w trudnych warunkach przemysłowych.
• Jakie napięcie i prąd wyjściowy są dostępne na kanałach DQ? Każde wyjście cyfrowe dostarcza napięcie 24 V DC i może obciążyć prądem ciągłym do 1 A. Łączny prąd wszystkich wyjść nie może przekraczać wartości podanej w dokumentacji technicznej modułu (zwykle łączny prąd dla grupy wyjść jest ograniczony przez zasilanie pomocnicze).
