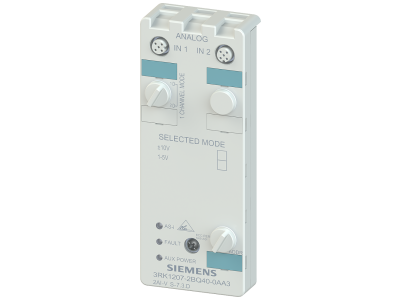

Moduł AS-i K60 analogowy 2 AI IP67 2x wejś. nap.+/-10V 1..5V dla czujników 4-przew. 2x gniazdo M12 | 3RK1207-2BQ40-0AA3 Siemens

Alternatywny kod produktu: 3RK12072BQ400AA3

Opis i Kluczowe Cechy

Moduł AS-i K60 analogowy o symbolu 3RK1207-2BQ40-0AA3 to zaawansowane urządzenie peryferyjne przeznaczone do pracy w sieci AS-Interface. Posiada dwa niezależne wejścia analogowe (2 AI) przystosowane do sygnałów napięciowych w zakresach +/-10 V oraz 1–5 V, co umożliwia podłączenie czujników 4-przewodowych. Dzięki stopniowi ochrony IP67 może być instalowany bezpośrednio w strefach produkcyjnych, a dwa gniazda M12 zapewniają szybkie i szczelne połączenie przewodów.

• 2 wejścia analogowe (AI): Umożliwiają odczyt sygnałów napięciowych z czujników 4-przewodowych w zakresach +/-10 V i 1–5 V – idealne do precyzyjnego monitorowania procesów.
• Stopień ochrony IP67: Moduł jest odporny na kurz i wilgoć, co pozwala na montaż w trudnych warunkach przemysłowych bez konieczności stosowania dodatkowej obudowy.
• Dwa gniazda M12: Zapewniają intuicyjne i solidne podłączenie przewodów z czujników, skracając czas instalacji i eliminując ryzyko poluzowania wibracjami.
• Komunikacja przez AS-Interface (AS-i): Uproszczone okablowanie i łatwa integracja z istniejącymi systemami sterowania – redukcja kosztów instalacji i czasu uruchomienia.
• Kompaktowa obudowa K60: Oszczędza miejsce na szynie lub płycie montażowej, ułatwiając zabudowę w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Moduł został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla urządzeń automatyki przemysłowej. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw dotyczących kompatybilności elektromagnetycznej (EMC) i bezpieczeństwa użytkowania. Szczegółowe deklaracje zgodności znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Moduł AS-i analogowy znajduje zastosowanie wszędzie tam, gdzie niezbędny jest zdalny odczyt sygnałów analogowych w środowisku przemysłowym. Dzięki wysokiej szczelności i prostocie okablowania sprawdza się w rozproszonych systemach automatyki.

• Monitorowanie parametrów procesowych (ciśnienia, siły, temperatury) za pomocą czujników analogowych 4-przewodowych.
• Sterowanie siłownikami i zaworami w oparciu o sygnały napięciowe +/-10 V.
• Integracja z systemami PLC, stycznikami i przekaźnikami przez sieć AS-Interface w liniach produkcyjnych.
• Automatyka budynkowa i instalacje przemysłowe wymagające odpornego na warunki środowiskowe rejestratora wartości analogowych.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Moduł należy mocować zgodnie z dokumentacją producenta (np. na szynie DIN TH35 lub bezpośrednio na płycie montażowej). Przekroje przewodów oraz momenty dokręcania zacisków muszą być dobrane do prądów roboczych (szczegóły w instrukcji technicznej). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i szczelność gniazd M12.

FAQ

• Jakie czujniki można podłączyć do modułu? Moduł obsługuje czujniki 4-przewodowe z wyjściem napięciowym w zakresach +/-10 V (idealne dla sygnałów bipolarnych) oraz 1–5 V (np. czujniki ciśnienia lub temperatury).
• Czy moduł jest odporny na wilgoć i pył? Tak, stopień ochrony IP67 pozwala na pracę w miejscach narażonych na kurz, zachlapanie lub kondensację – można go montować bezpośrednio w strefie produkcyjnej.
• Jaki jest typ komunikacji modułu? Urządzenie komunikuje się przez magistralę AS-Interface (AS-i), co upraszcza okablowanie i umożliwia łatwe podłączenie do sterowników PLC z interfejsem AS-i.
