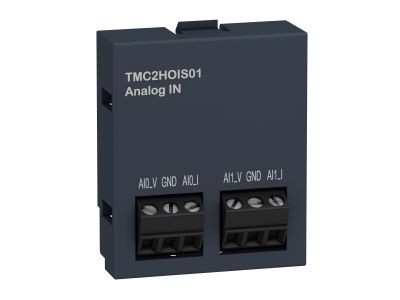

Modicon M221, kaseta we/wy, zastosowania dźwigowe, 2 wejścia analogowe | TMC2HOIS01 Schneider Electric

Opis i Kluczowe Cechy

Modicon M221, kaseta we/wy TMC2HOIS01 to rozszerzenie I/O przeznaczone do sterowników PLC serii M221C. Moduł oferuje 2 dedykowane wejścia analogowe, które można skonfigurować jako prądowe (0…20 mA, 4…20 mA) lub napięciowe (0…10 V), co zapewnia wszechstronność w pomiarze sygnałów z czujników i ogniw obciążnikowych. Wymiary modułu (szer. 35 mm) pozwalają na kompaktowy montaż w szafie sterowniczej.

• 2 wejścia analogowe: Możliwość wyboru zakresu prądowego (0…20 mA, 4…20 mA) lub napięciowego (0…10 V) – dostosowanie do różnych typów przetworników i czujników bez dodatkowych konwerterów.
• Nieusuwalny zacisk śrubowy: Trwałe i pewne połączenie elektryczne – minimalizuje ryzyko poluzowania przewodów w warunkach wibracji, co jest istotne w aplikacjach dźwigowych.
• Brak izolacji między wejściem a logiką wewnętrzną: Należy uwzględnić przy projektowaniu układu, aby uniknąć pętli mas i zakłóceń – wymagane jest staranne ekranowanie i uziemienie.
• Linia szeregowa z protokołami Modbus RTU/ASCII: Umożliwia komunikację ze sterownikiem M221C oraz innymi urządzeniami w sieci – łatwa integracja z istniejącą infrastrukturą.
• Kompatybilność z Modicon M221C: Moduł jest bezpośrednim rozszerzeniem dla sterownika PLC, a konfiguracja odbywa się w oprogramowaniu EcoStruxure Machine Expert Basic – szybkie uruchomienie i programowanie.

Zgodność z Normami

Moduł TMC2HOIS01 posiada certyfikaty CE, IACS E10, CSA, RCM, LR, ABS, DNV-GL, EAC oraz CULus. Spełnia wymagania norm EN/IEC 61010-2-201 (wymagania bezpieczeństwa dla przyrządów pomiarowych), EN/IEC 61131-2 (sterowniki programowalne) oraz EN/IEC 60664-1 (koordynacja izolacji). Produkt został zaprojektowany zgodnie z europejskimi i międzynarodowymi standardami branżowymi.

Zastosowanie

Kaseta TMC2HOIS01 została zaprojektowana przede wszystkim do aplikacji dźwigowych i podnoszenia, gdzie niezbędny jest precyzyjny pomiar siły lub masy za pomocą ogniw obciążnikowych. Dzięki elastycznym zakresom wejściowym sprawdzi się także w innych układach automatyki przemysłowej.

• Pomiar obciążenia w windach i dźwigach – sygnały z ogniw tensometrycznych (4…20 mA / 0…10 V).
• Monitorowanie naprężenia lin, siły w siłownikach hydraulicznych lub pneumatycznych.
• Akwi zycja sygnałów analogowych z czujników ciśnienia, temperatury, położenia w systemach sterowania PLC.
• Rozbudowa sterownika Modicon M221C o dodatkowe kanały pomiarowe w istniejących maszynach i liniach produkcyjnych.

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz zasilanie sterownika i całej szafy sterowniczej. Moduł montuje się bezpośrednio do sterownika M221C lub na szynie DIN (TH35) zgodnie z dokumentacją producenta. Przewody sygnałowe należy prowadzić z dala od kabli zasilających, stosując ekranowanie i uziemienie – szczególnie w przypadku braku izolacji galwanicznej wejść. Przekrój przewodów dobrać do obciążenia prądowego zgodnie z normą. Po podłączeniu sprawdzić poprawność konfiguracji w oprogramowaniu EcoStruxure Machine Expert Basic.

FAQ

• Czy moduł obsługuje sygnały 0…10 V i 4…20 mA jednocześnie? Nie – każde wejście może być skonfigurowane indywidualnie jako prądowe (0…20 mA lub 4…20 mA) albo napięciowe (0…10 V), ale tylko jeden tryb na wejście. Ustawienia dokonuje się w oprogramowaniu sterownika.
• Dlaczego nie ma izolacji między wejściem analogowym a logiką? Producent celowo zrezygnował z izolacji, aby obniżyć koszt i wymiary modułu. W praktyce oznacza to, że masa sygnału wejściowego jest połączona z masą sterownika – należy stosować zasilacze separowane oraz odpowiednie ekranowanie przewodów, szczególnie w środowiskach o dużych zakłóceniach.
• Jaki jest stopień ochrony modułu? W danych producenta nie podano stopnia IP. Typowo dla aparatury montowanej wewnątrz rozdzielnic i szaf sterowniczych przyjmuje się IP20. Montaż w suchym, czystym pomieszczeniu jest wymagany.
