Minikolumna dwustronna ALK kwadratowa 225mm 8×K45 aluminium ALK224/8 Simon Connect | ALK224/8 Kontakt Simon

Alternatywny kod produktu: TSC-ALK224-8

Opis i Kluczowe Cechy

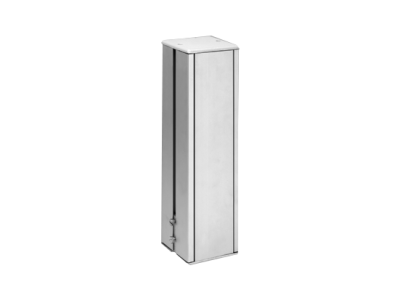

Minikolumna dwustronna Simon Connect ALK224/8 to kwadratowa konstrukcja aluminiowa o wysokości 225 mm, przeznaczona do montażu ośmiu modułów w standardzie K45. Łączy solidność wykonania z ergonomią dostępu z obu stron, co ułatwia instalację i późniejszą konserwację aparatury sterowniczej.

• Wysokość 225 mm: idealnie dopasowana do standardowych rozdzielnic i szaf sterowniczych, zapewniając optymalne wykorzystanie dostępnej przestrzeni.
• 8 modułów K45 (szer. 45 mm): umożliwia zabudowę do ośmiu elementów sterowniczych – przycisków, przełączników, sygnalizatorów – w kompaktowej, uporządkowanej formie.
• Konstrukcja dwustronna: ułatwia okablowanie i przeglądy techniczne dzięki możliwości swobodnego dostępu z obu stron kolumny.
• Materiał aluminium: gwarantuje lekkość, odporność na korozję oraz trwałość w trudnych warunkach przemysłowych i budynkowych.
• System Simon Connect: kolumna zaprojektowana jako element spójnej linii akcesoriów, co upraszcza dobór i montaż w ramach jednej platformy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i jest oznaczony znakiem CE. Konstrukcja została zaprojektowana zgodnie z ogólnie przyjętymi standardami dla obudów i akcesoriów elektroinstalacyjnych, stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Kolumna ALK224/8 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest estetyczna i funkcjonalna zabudowa aparatury modułowej w pobliżu maszyn lub w rozdzielnicach.

• Sterowanie oświetleniem – montaż przycisków świecznikowych i przełączników w ciągach komunikacyjnych.
• Sterowanie siłownikami i napędami – instalacja styczników i przekaźników impulsowych w szafach automatyki.
• Sygnalizacja stanów – montaż lampek i sygnalizatorów w panelach operatorskich.
• Panele HMI w automatyce budynkowej – centralne punkty sterowania w halach produkcyjnych i biurach.

Wskazówki Montażowe

Montaż i podłączenie elementów w kolumnie może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP dozorowymi lub eksploatacyjnymi. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Kolumnę mocuje się na płycie montażowej lub szynie TH35 (w zależności od zastosowanych adapterów) zgodnie z dokumentacją producenta. Momenty dokręcania śrub oraz przekroje przewodów należy dobierać do wartości znamionowych montowanych modułów. Zaleca się stosowanie końcówek kablowych i zachowanie odpowiednich odstępów izolacyjnych.

FAQ

• Czy kolumna posiada podświetlenie? Nie, kolumna ALK224/8 jest konstrukcją mechaniczną bez własnych źródeł światła. Ewentualne podświetlenie zapewniają montowane w niej moduły sygnalizacyjne.
• Jaki stopień ochrony (IP) ma kolumna? W dostępnych danych producent nie podał stopnia ochrony kolumny. Ostateczna odporność na pył i wilgoć zależy od użytych modułów oraz sposobu uszczelnienia w rozdzielnicy.
• Czy pasują do niej moduły innych producentów? Kolumna została zaprojektowana dla modułów w standardzie K45 (szer. 45 mm) systemu Simon Connect. Kompatybilność z modułami innych marek należy zweryfikować pod kątem wymiarów i mechanizmu zatrzaskowego.
