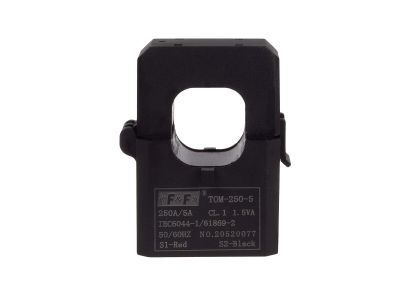

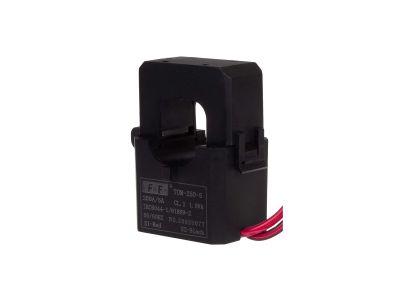

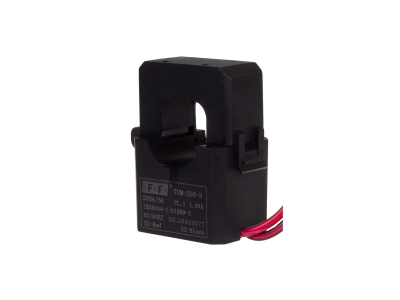

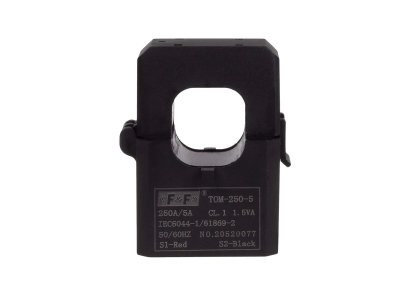

Miniaturowy przekładnik prądowy z otwieranym rdzeniem 250A/5A 1,5VA kl.1 | TOM-250-5 F&F

Opis i Kluczowe Cechy

Miniaturowy przekładnik prądowy z otwieranym rdzeniem 250-5A to precyzyjne urządzenie do pomiaru prądów elektrycznych metodą pośrednią. Przewód z mierzonym prądem wprowadzany jest przez główny otwór (odpowiednik jednego zwoju uzwojenia pierwotnego), natomiast zaciski S1 i S2 służą do podłączenia obwodu wtórnego pomiarowego lub kontrolnego. Stały stosunek przekładni (250:5) umożliwia dokładne określenie wartości prądu pierwotnego na podstawie pomiaru wtórnego.

• Otwierany rdzeń: Umożliwia szybki montaż na już istniejącej instalacji bez konieczności przecinania przewodu, oszczędzając czas i eliminując ryzyko błędów montażowych.
• Przekładnia prądowa 250:5: Zapewnia proporcjonalne przetworzenie dużego prądu pierwotnego na wartość wtórną 5A, kompatybilną z większością urządzeń pomiarowych i zabezpieczających.
• Wymiary dostosowane do miniaturki: Kompaktowa budowa pozwala na instalację w ograniczonych przestrzeniach, takich jak szafy sterownicze, rozdzielnice czy aparatura pomiarowa.
• Precyzyjny pomiar: Wysoka dokładność transformacji prądowej gwarantuje wiarygodne odczyty w układach monitoringu, zabezpieczeń i diagnostyki.
• Zaciski S1/S2 standardowe: Ułatwiają podłączenie do obwodów wtórnych przyrządów pomiarowych lub rejestratorów danych.

Zgodność z Normami

Przekładnik spełnia wymagania norm europejskich dotyczących urządzeń pomiarowych i zabezpieczających. Został zaprojektowany zgodnie z dyrektywami niskonapięciowymi oraz posiada deklarację zgodności CE.

Zastosowanie

Miniaturowy przekładnik prądowy z otwieranym rdzeniem 250-5A znajduje zastosowanie w instalacjach, gdzie wymagany jest ciągły monitoring prądów lub zabezpieczenie przed przeciążeniem.

• Integracja z układami pomiarowymi w rozdzielnicach niskiego napięcia.
• Zasilanie wejściowe dla mierników cyfrowych, rejestratorów lub analizatorów sieci.
• Stosowanie w układach zabezpieczeń przekaźnikowych jako źródło sygnału prądowego.
• Diagnostyka maszyn i urządzeń przemysłowych poprzez monitorowanie obciążenia prądowego.
• Systemy energetyki odnawialnej – pomiar prądów generatorów lub falowników.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przewód pierwotny wprowadzić przez otwór przekładnika (odpowiada to jednemu zwojowi). Zaciski S1 i S2 podłączyć do obwodu wtórnego przewodem o minimalnym przekroju 2,5 mm². Zalecane jest uziemienie zacisku S2. Układ wtórny nie może być rozłączany podczas pracy – grozi to zwarciem i powstawaniem niebezpiecznych napięć. Po montażu przeprowadzić kalibrację układu pomiarowego.

FAQ

• Czy przekładnik można zastosować do pomiaru prądów stałych? Nie – urządzenie przeznaczone jest wyłącznie do pomiaru prądów przemiennych (AC).
• Jakie jest maksymalne obciążenie wtórne? Maksymalne obciążenie wtórne nie zostało określone w danych produktu – należy stosować się do zaleceń producenta urządzenia pomiarowego.
• Czy przekładnik wymaga zasilania? Nie – przekładnik prądowy nie wymaga zasilania zewnętrznego, działa w oparciu o indukcję elektromagnetyczną.
