Miernik SENTRON, 7KT PAC1600, LCD, L-L: 400 V, L-N: 230 V, 80 A, 3-fazowy | 7KT1666 Siemens

Alternatywny kod produktu: 7KT1666

Opis i Kluczowe Cechy

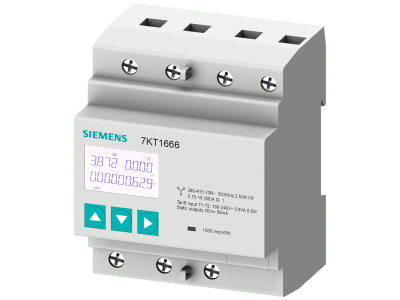

Miernik energii SENTRON 7KT PAC1600 (symbol 7KT1666) to zaawansowane urządzenie pomiarowe przeznaczone do kalibrowanych pomiarów zużycia energii w sieciach jednofazowych i trójfazowych. Wyposażony w czytelny wyświetlacz LCD, umożliwia bezpośredni pomiar prądu do 80 A (3-fazowe) i do 63 A (1-fazowe) przy napięciu L-L 400 V / L-N 230 V. Dzięki certyfikowanej kalibracji MID nadaje się do celów rozliczeniowych, a wbudowane interfejsy Modbus RTU, M-Bus oraz S0 ułatwiają integrację z systemami zarządzania energią.

• Pomiar 3-fazowy z bezpośrednim przyłączeniem do 80 A: Obejmuje pełny zakres obciążeń bez konieczności stosowania przekładników prądowych – oszczędność miejsca i kosztów instalacji.
• Wbudowany interfejs Modbus RTU, M-Bus i S0: Umożliwia łatwe podłączenie do nadrzędnych systemów automatyki, BMS oraz zdalny odczyt danych pomiarowych.
• Kalibracja zgodna z dyrektywą MID: Gwarantuje prawnie uznawalne pomiary energii czynnej, niezbędne przy rozliczeniach z najemcami lub dla subliczników w budynkach wielorodzinnych.
• Czytelny wyświetlacz LCD: Prezentuje wartości chwilowe (napięcia, prądy, moce, energię) w przejrzystej formie, ułatwiając lokalną kontrolę.
• Szeroki zakres napięcia zasilania (L-L 400 V / L-N 230 V): Przystosowany do typowych sieci niskiego napięcia w Europie, sprawdza się w obiektach przemysłowych i komercyjnych.

Zgodność z Normami

Miernik SENTRON 7KT PAC1600 posiada certyfikat zgodności z dyrektywą MID (Measuring Instruments Directive), co uprawnia go do stosowania w rozliczeniach energii. Urządzenie spełnia wymagania norm europejskich oraz posiada oznaczenie CE. Montaż i eksploatacja zgodnie z obowiązującymi przepisami elektrycznymi.

Zastosowanie

Miernik energii 7KT PAC1600 dedykowany jest do precyzyjnego monitorowania i bilansowania zużycia energii elektrycznej w instalacjach przemysłowych, komercyjnych i mieszkaniowych. Sprawdza się zarówno jako licznik główny, jak i sublicznik w obwodach odbiorczych.

• Rozliczanie energii w budynkach wielorodzinnych – każdy lokal wyposażony w osobny licznik MID.
• Monitoring zużycia w zakładach produkcyjnych, halach magazynowych i biurach – identyfikacja odbiorników o wysokim poborze.
• Integracja z systemami zarządzania energią (EMS) i automatyki budynkowej (BMS) przez protokoły Modbus RTU lub M-Bus.
• Pomiar energii w obwodach trójfazowych i jednofazowych – elastyczne zastosowanie w rozdzielnicach głównych i podrozdzielnicach.

Wskazówki Montażowe

Montaż miernika SENTRON 7KT PAC1600 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz zgodnie z maksymalnym prądem obciążenia (80 A dla połączeń bezpośrednich). Moment dokręcania zacisków oraz kolejność przyłączania przewodów – postępuj zgodnie z dokumentacją producenta. Nie przekraczaj parametrów znamionowych podanych na tabliczce znamionowej.

FAQ

• Jaki jest maksymalny prąd bezpośredniego przyłączenia dla 1-fazowego pomiaru? Dla konfiguracji jednofazowej maksymalny prąd bezpośredni wynosi 63 A. W układzie 3-fazowym dostępny jest pełny zakres do 80 A.
• Czy miernik nadaje się do rozliczeń z ZE lub między lokatorami? Tak, urządzenie posiada certyfikat MID (dyrektywa 2014/32/UE), co legalizuje jego stosowanie do pomiarów rozliczeniowych energii czynnej.
• Jakie interfejsy komunikacyjne są dostępne w modelu 7KT1666? Miernik wyposażono w trzy wyjścia komunikacyjne: Modbus RTU (RS485), M-Bus (zgodny z EN 13757) oraz port S0 (impulsowy). Pozwalają na zdalny odczyt i integrację z systemami nadrzędnymi.
