Miernik SENTRON, 7KT PAC1600, LCD, L-L: 400 V, L-N: 230 V, 5 A, 3-fazowy | 7KT1662 Siemens

Alternatywny kod produktu: 7KT1662

Opis i Kluczowe Cechy

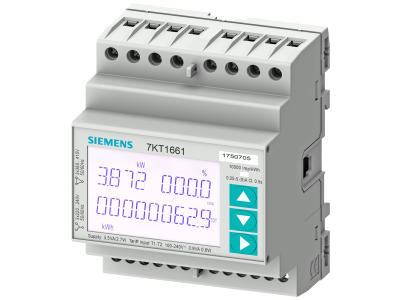

Miernik energii SENTRON 7KT PAC1600 (symbol 7KT1662) to trójfazowe urządzenie pomiarowe z wyświetlaczem LCD, przeznaczone do kalibrowanego pomiaru zużycia energii elektrycznej. Przystosowany do sieci trójfazowych o napięciu L-L 400 V i L-N 230 V oraz prądzie znamionowym 5 A, umożliwia zarówno pomiar bezpośredni (do 80 A przy 3 fazach, do 63 A przy 1 fazie), jak i pośredni przez przekładniki. Dzięki zgodności z dyrektywą MID nadaje się do rozliczeń w obiektach przemysłowych, biurowych i mieszkaniowych.

• Pomiar 3-fazowy: Precyzyjne rejestrowanie zużycia energii w sieciach trójfazowych L-L 400V / L-N 230V, co zapewnia dokładne dane do analizy i rozliczeń.
• Prąd znamionowy 5 A: Możliwość współpracy z przekładnikami prądowymi lub pomiar bezpośredni do 80 A (3-faz) / 63 A (1-faz) – elastyczne dopasowanie do istniejącej infrastruktury.
• Interfejsy komunikacyjne: Modbus RTU, M-Bus oraz wyjście impulsowe S0 umożliwiają integrację z systemami automatyki i zarządzania energią (BMS, PLC) – ułatwia zdalny odczyt i monitoring.
• Kalibracja MID: Zgodność z dyrektywą Measuring Instruments Directive gwarantuje wiarygodność pomiarów wymaganych do celów rozliczeniowych między najemcami a dostawcą energii.
• Wyświetlacz LCD: Czytelny, podświetlany ekran prezentuje bieżące wartości zużycia i parametry sieci, co ułatwia szybki podgląd na miejscu.

Zgodność z Normami

Miernik SENTRON 7KT PAC1600 jest skalibrowany zgodnie z wymaganiami dyrektywy MID (Measuring Instruments Directive) – co potwierdza jego przydatność do rozliczeń. Urządzenie spełnia europejskie normy bezpieczeństwa i kompatybilności elektromagnetycznej (oznaczenie CE). Dokładne parametry metrologiczne są zgodne z klasą dokładności wymaganą dla liczników rozliczeniowych.

Zastosowanie

Trójfazowy licznik energii 7KT1662 sprawdza się wszędzie tam, gdzie potrzebny jest wiarygodny pomiar zużycia prądu w sieciach niskiego napięcia – zarówno dla całego budynku, jak i poszczególnych obwodów.

• Pomiar zużycia energii w zakładach przemysłowych i produkcyjnych – do optymalizacji kosztów i wykrywania nieefektywnych odbiorów.
• Rozliczanie najemców w biurowcach, galeriach handlowych i budynkach wielorodzinnych – dzięki certyfikatowi MID.
• Monitorowanie pracy maszyn i urządzeń w automatyce budynkowej – poprzez integrację z systemami BMS (Modbus RTU) lub odczyt impulsów S0.
• Zastosowanie jako podlicznik w instalacjach OZE (np. fotowoltaika) – precyzyjne rejestrowanie energii pobranej i oddanej do sieci.

Wskazówki Montażowe

Montaż miernika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przewody należy dobierać zgodnie z prądem obciążenia (max. przekrój dla zacisków znamionowych – patrz karta katalogowa producenta). Moment dokręcania śrub zacisków musi być zgodny z dokumentacją techniczną, aby zapewnić niską rezystancję połączeń. Po zamontowaniu i podłączeniu należy wykonać konfigurację interfejsów (Modbus, M-Bus, S0) według instrukcji.

FAQ

• Czy miernik posiada certyfikat MID? Tak, model 7KT PAC1600 jest fabrycznie skalibrowany zgodnie z dyrektywą MID, co uprawnia do stosowania go w pomiarach rozliczeniowych.
• Jakie interfejsy komunikacyjne są dostępne w tym urządzeniu? Miernik wyposażony jest w standardowe interfejsy: Modbus RTU (na złączu RS-485), M-Bus oraz wyjście impulsowe S0. Pozwala to na łatwe podłączenie do systemów automatyki i zarządzania energią.
• Czy mogę użyć tego licznika do pomiaru bezpośredniego – bez przekładników? Tak, dla sieci trójfazowej dopuszczalny jest bezpośredni pomiar prądu do 80 A, a dla jednofazowej do 63 A (przy zachowaniu właściwych przekrojów przewodów). Dla wyższych prądów należy zastosować zewnętrzne przekładniki prądowe (prąd znamionowy 5 A).
