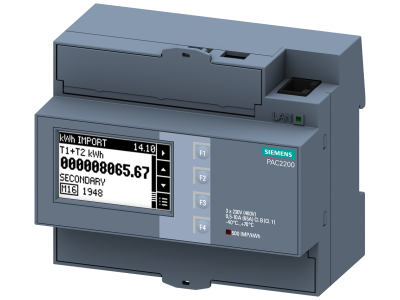

Miernik parametrów sieci z licznikiem energii, PMD SENTRON PAC2200, montaż na szynie 35mm, Modbus TC | 7KM2200-2EA40-1JA1 Siemens

Alternatywny kod produktu: 7KM22002EA401JA1

Opis i Kluczowe Cechy

Miernik parametrów sieci z licznikiem energii SENTRON PAC2200 (symbol 7KM2200-2EA40-1JA1) to skalibrowane zgodnie z MID urządzenie pomiarowe przeznaczone do precyzyjnego i odtwarzalnego pomiaru zużycia energii w sieciach jednofazowych oraz trójfazowych. Umożliwia pomiar bezpośredni do 65 A, co pozwala na bezpieczne monitorowanie obciążeń bez konieczności stosowania zewnętrznych przekładników. Dzięki wbudowanemu interfejsowi Modbus TC urządzenie łatwo integruje się z nadrzędnymi systemami zarządzania energią i automatyki budynkowej. Przystosowany do montażu na szynie 35 mm, zajmuje standardową szerokość modułu w rozdzielnicy.

• Pomiar bezpośredni do 65 A: Umożliwia podłączenie odbiorników bezpośrednio do miernika, co eliminuje konieczność stosowania dodatkowych przekładników prądowych i upraszcza instalację.
• Kalibracja MID (Measuring Instruments Directive): Gwarantuje zgodność wymiarów energii z wymogami prawnymi, co pozwala na stosowanie urządzenia do celów rozliczeniowych w budynkach wielorodzinnych i obiektach komercyjnych.
• Komunikacja Modbus TC: Zapewnia łatwą i szybką wymianę danych pomiarowych z systemami BMS, PLC oraz nadrzędnymi platformami do zarządzania energią.
• Pomiar w sieciach 1-fazowych i 3-fazowych: Uniwersalność zastosowania – od pojedynczych odbiorników w mieszkaniach po złożone instalacje przemysłowe.
• Precyzyjna rejestracja parametrów sieci: Dostarcza nie tylko danych o zużyciu energii, ale także wartości napięcia, prądu, mocy i innych parametrów niezbędnych do oceny stanu instalacji.

Zgodność z Normami

Urządzenie posiada certyfikat kalibracji zgodny z dyrektywą MID (Measuring Instruments Directive), co potwierdza jego wiarygodność pomiarową w zastosowaniach rozliczeniowych. Produkt spełnia wymogi dyrektyw Unii Europejskiej i jest oznaczony znakiem CE. Miernik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla aparatury modułowej.

Zastosowanie

Miernik SENTRON PAC2200 znajduje zastosowanie wszędzie tam, gdzie wymagany jest dokładny i certyfikowany pomiar energii elektrycznej – zarówno w celach monitoringu, jak i rozliczeń.

• Monitorowanie i rozliczanie zużycia energii w zakładach przemysłowych i halach produkcyjnych.
• Podliczanie energii w budynkach biurowych, obiektach użyteczności publicznej oraz w mieszkaniach w domach wielorodzinnych.
• Rejestracja parametrów sieci dla pojedynczych odbiorników (np. maszyny, agregaty chłodnicze) za pośrednictwem pomiaru bezpośredniego do 65 A.
• Integracja z systemami zarządzania energią (EMS) i automatyki budynkowej (BMS) poprzez interfejs Modbus TC.

Wskazówki Montażowe

Montaż i podłączenie miernika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów przyłączeniowych należy dobrać do spodziewanego prądu obciążenia (maks. 65 A dla pomiaru bezpośredniego). Momenty dokręcania zacisków oraz szczegółowe wytyczne montażowe znajdują się w dokumentacji technicznej producenta.

FAQ

• Czy miernik posiada podświetlany wyświetlacz? W dostarczonych danych nie określono rodzaju wyświetlacza. W zależności od wersji urządzenia może być wyposażone w podświetlenie – zalecamy sprawdzenie karty katalogowej konkretnego modelu.
• Jaki stopień ochrony ma to urządzenie? Miernik przeznaczony jest do instalacji wewnątrz rozdzielnicy – typowy stopień ochrony dla aparatury modułowej to IP20 po stronie zacisków. Dokładne dane należy zweryfikować w dokumentacji technicznej produktu.
• Czy można go używać jako licznika podlicznikowego w budynku wielorodzinnym? Tak, dzięki kalibracji MID miernik nadaje się do celów rozliczeniowych, np. do podliczania zużycia energii w poszczególnych lokalach mieszkalnych lub biurowych.
