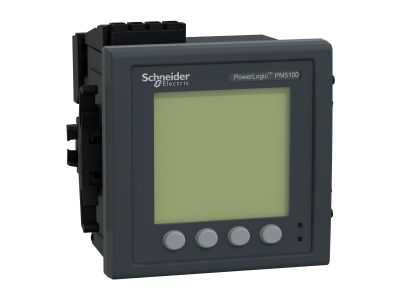

Miernik parametrów sieci (U, I, P, Q, f, PF, E) 5/1A przekładnik 100-415V AC tablicowy 96x96mm | METSEPM5100 Schneider Electric

Opis i Kluczowe Cechy

Analizator parametrów sieci PowerLogic PM5100 od renomowanego producenta Schneider Electric to zaawansowane urządzenie pomiarowe zaprojektowane z myślą o profesjonalnych systemach zarządzania energią. Urządzenie umożliwia kompleksowe monitorowanie kluczowych parametrów elektrycznych, takich jak napięcie (U), natężenie prądu (I), moc czynna (P), moc bierna (Q), częstotliwość (f), współczynnik mocy (PF) oraz energia (E). Dzięki wysokiej klasie dokładności, miernik ten stanowi fundament dla systemów optymalizacji kosztów energii oraz diagnostyki jakości zasilania w obiektach przemysłowych i komercyjnych.

• Wszechstronność pomiarowa: Urządzenie obsługuje pomiary prądu poprzez przekładniki prądowe o prądzie wtórnym 5A lub 1A, co pozwala na elastyczne dopasowanie do istniejącej infrastruktury.
• Szeroki zakres zasilania: Zakres napięcia pomocniczego od 100 do 415V AC sprawia, że analizator jest odporny na wahania w sieci zasilającej.
• Wyjście cyfrowe: Wyposażenie w jedno wyjście impulsowe (1DO) umożliwia integrację z systemami nadrzędnymi PLC lub systemami BMS w celu zliczania impulsów energii.
• Wyświetlacz i obudowa: Standardowy format tablicowy 96x96 mm zapewnia łatwy montaż w elewacjach rozdzielnic, a czytelny ekran pozwala na bezpośredni odczyt danych przez personel techniczny.

Zgodność z Normami

Analizator PowerLogic PM5100 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania oraz wiarygodność prezentowanych danych pomiarowych. Urządzenie spełnia wymagania norm dotyczących kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa elektrycznego dla aparatury pomiarowej. Posiada certyfikację CE oraz jest zgodne z dyrektywami środowiskowymi, co potwierdza wysoką jakość wykonania charakterystyczną dla produktów marki Schneider Electric.

Zastosowanie

Miernik PM5100 znajduje szerokie zastosowanie w nowoczesnej elektroenergetyce. Jest idealnym rozwiązaniem do:

• Monitorowania podrozdzielni: Precyzyjne śledzenie zużycia energii przez poszczególne linie technologiczne lub działy produkcji.
• Systemów zarządzania energią (EMS): Dostarczanie danych niezbędnych do analizy efektywności energetycznej zgodnie z normą ISO 50001.
• Kontroli obciążeń: Monitorowanie prądów i mocy w czasie rzeczywistym w celu uniknięcia przeciążeń i optymalizacji przydziału mocy umownej.
• Integracji z automatyką: Wykorzystanie wyjścia cyfrowego do sygnalizacji przekroczeń lub raportowania stanów licznika do systemów SCADA.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Analizator przeznaczony jest do montażu tablicowego w otworze o wymiarach zgodnych ze standardem 96x96 mm. Podczas instalacji należy zwrócić szczególną uwagę na:

• Podłączenie przekładników: Należy upewnić się, że kierunek przepływu prądu przez przekładniki jest zgodny z oznaczeniami na zaciskach miernika, aby uniknąć błędnych odczytów mocy i energii.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednim momentem, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.
• Zabezpieczenie obwodów napięciowych: Zaleca się stosowanie odpowiednich bezpieczników lub wyłączników nadprądowych na wejściach pomiarowych napięcia.
• Separacja przewodów: Przewody sygnałowe i komunikacyjne powinny być prowadzone z dala od linii silnoprądowych w celu zminimalizowania zakłóceń.

FAQ

1. Czy miernik PM5100 wymaga zewnętrznego zasilania?
Tak, urządzenie wymaga zasilania pomocniczego w zakresie 100-415V AC, aby zapewnić ciągłość pracy wyświetlacza i układów pomiarowych.

2. Jakie przekładniki prądowe są kompatybilne z tym modelem?
Analizator współpracuje z przekładnikami prądowymi o prądzie wtórnym 1A lub 5A. Przekładnię można dowolnie zaprogramować w menu urządzenia.

3. Czy urządzenie mierzy wyższe harmoniczne?
Seria PM5000 oferuje zaawansowane funkcje pomiarowe, jednak w modelu PM5100 nacisk położony jest na podstawowe parametry mocy i energii oraz podstawową diagnostykę sieci.

4. Jaki jest stopień ochrony urządzenia?
Front urządzenia po poprawnym montażu w tablicy zazwyczaj oferuje wysoki stopień ochrony (IP52 lub wyższy w zależności od zastosowanych uszczelek), co chroni przed pyłem i wilgocią w warunkach przemysłowych.
