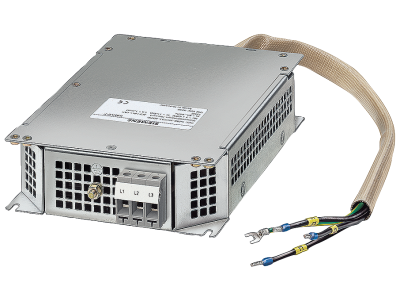

MICROMASTER 4 Line reactor 200V-240V 1AC 8.1A Base FSA-3.6MH not base with V20 | 6SE6400-3CC01-0AB3 Siemens

Alternatywny kod produktu: 6SE64003CC010AB3

Opis i Kluczowe Cechy

Dławik sieciowy Siemens 6SE6400-3CC01-0AB3 (MICROMASTER 4 Line reactor) przeznaczony do stosowania z przekształtnikami SINAMICS V20, S110, G110 oraz MICROMASTER 4. Urządzenie pracuje w jednofazowym zakresie napięcia 1AC 200–240 V przy prądzie 8,1 A i zapewnia indukcyjność 3,6 mH. Głównym zadaniem dławika jest wygładzanie pików napięcia oraz redukcja oddziaływania wyższych harmonicznych na przekształtnik i sieć – przekłada się to na dłuższą żywotność napędu i stabilniejszą pracę instalacji. Dławik dostępny w wersji do montażu pod modułem (wielkości FSA–FSD) lub wolnostojącej (FSF).

• Prąd znamionowy 8,1 A: zapewnia odpowiednią filtrację dla napędów w zakresie jednofazowym 200–240 V, chroniąc przekształtnik przed pikami prądu.
• Indukcyjność 3,6 mH: skutecznie tłumi wyższe harmoniczne, zmniejsza obciążenie sieci i poprawia jakość zasilania.
• Szeroki zakres napięcia (1AC 200–240 V oraz 3AC 200–600 V): uniwersalność zastosowania zarówno w układach jednofazowych, jak i trójfazowych (w odpowiednich wariantach).
• Kompatybilność z seriami SINAMICS V20, S110, G110 oraz MICROMASTER 4: łatwy dobór do popularnych przemienników częstotliwości Siemens.
• Różne wersje montażowe: do montażu pod modułem (FSA–FSD) lub wolnostojąca (FSF) – elastyczność dopasowania do konstrukcji szafy sterowniczej.

Zgodność z Normami

Dławik sieciowy został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE, co potwierdza jego bezpieczeństwo i jakość wykonania.

Zastosowanie

Dławik sieciowy stosuje się w układach napędowych w celu wygładzenia pików napięcia i zmostkowania załamań napięcia, a także ograniczenia wpływu wyższych harmonicznych na przekształtnik i sieć energetyczną. Zalecany jest w przypadku impedancji sieci poniżej 1%.

• Filtracja sieci zasilającej dla przemienników częstotliwości SINAMICS V20, S110, G110 oraz MICROMASTER 4.
• Redukcja harmonicznych w instalacjach z wieloma napędami – poprawa kompatybilności elektromagnetycznej.
• Ochrona przekształtnika przed skokami napięcia i przepięciami w sieci przemysłowej.
• Zastosowanie w automatyce budynkowej i maszynowej, gdzie wymagana jest stabilna praca napędów przy zmiennym obciążeniu.

Wskazówki Montażowe

Montaż oraz podłączenie dławika sieciowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i odczekać do całkowitego rozładowania kondensatorów. Przekrój przewodów przyłączeniowych musi odpowiadać prądowi 8,1 A. W przypadku wersji do montażu pod modułem należy zamocować dławik na płycie montażowej szafy sterowniczej za pomocą odpowiednich elementów mocujących. Dławik nie wymaga chłodzenia wymuszonego, ale powinien być zainstalowany w miejscu z naturalną cyrkulacją powietrza.

FAQ

• Czy dławik może być stosowany z przetwornicami innych producentów? Produkt został zaprojektowany i przetestowany do współpracy z przekształtnikami SINAMICS V20, S110, G110 oraz MICROMASTER 4. Stosowanie z innymi urządzeniami wymaga indywidualnej weryfikacji parametrów.
• Jaka jest indukcyjność dławika? Indukcyjność wynosi 3,6 mH dla wariantu jedno- i trójfazowego.
• Czy wymagane jest dodatkowe zabezpieczenie nadprądowe? Zaleca się zastosowanie bezpieczników po stronie sieci o wartości dobranej do prądu znamionowego dławika i przekształtnika, zgodnie z wytycznymi producenta napędu.
