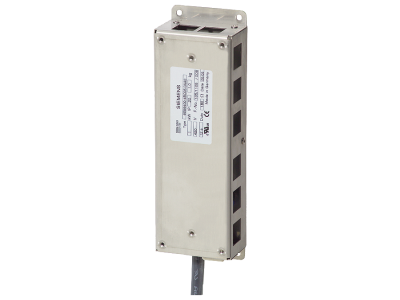

MICROMASTER 4 Braking resistor 380-480 V 390R 2000W PK 100W cont. 230x 72x 43.5 mm HxWxD IP20 | 6SE6400-4BD11-0AA0 Siemens

Alternatywny kod produktu: 6SE64004BD110AA0

Opis i Kluczowe Cechy

Rezystor hamowania z serii MICROMASTER 4 o symbolu 6SE6400-4BD11-0AA0 przeznaczony do pracy z przekształtnikami SINAMICS (w tym G120C w zakresie mocy 0,55–1,5 kW). Oferuje rezystancję 390 Ω i moc szczytową 2000 W, co pozwala efektywnie rozpraszać energię podczas dynamicznego hamowania napędów o wysokim momencie bezwładności. Moc ciągła 100 W zabezpiecza przed przeciążeniem termicznym w dłuższej eksploatacji. Wymiary 230 × 72 × 43,5 mm (H×W×D) i stopień ochrony IP20 umożliwiają montaż w rozdzielnicy pod modułem przekształtnika.

• Rezystancja 390 Ω: dopasowana do układów hamowania w napędach SINAMICS – zapewnia właściwy przepływ prądu hamowania bez ryzyka przekroczenia parametrów termicznych.
• Moc szczytowa 2000 W: pozwala na krótkotrwałe odprowadzenie dużej energii hamowania, niezbędnej przy nagłym zatrzymaniu wirnika o dużej bezwładności.
• Moc ciągła 100 W: gwarantuje stabilną pracę w cyklach hamowania o ograniczonej częstotliwości, bez przegrzewania rezystora.
• Wymiary 230 × 72 × 43,5 mm (H×W×D) i IP20: kompaktowa obudowa do montażu pod modułem w szafie sterowniczej; stopień ochrony IP20 chroni przed dotykiem ciał obcymi o średnicy ≥ 12,5 mm.
• Kompatybilność z SINAMICS G120C (FSAA): dedykowany do przekształtników w wielkości mechanicznej FSAA o mocy 0,55–1,5 kW – łatwa integracja bez dodatkowych adapterów.

Zgodność z Normami

Produkt spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Zgodność z normami europejskimi zapewnia bezpieczeństwo użytkowania w instalacjach przemysłowych i komercyjnych. (Szczegółowe numery norm znajdują się w dokumentacji technicznej producenta).

Zastosowanie

Rezystor hamowania stosuje się w układach napędowych z przekształtnikami SINAMICS, gdzie konieczne jest szybkie i bezpieczne zatrzymanie silnika z odzyskiem energii. Sprawdza się w aplikacjach wymagających cyklicznego hamowania z dużym momentem bezwładności.

• Hamowanie napędów w maszynach dźwigowych i transportowych: odprowadza energię kinetyczną wciągarek, podnośników i przenośników.
• Sterowanie wybiegiem w wirówkach i wentylatorach: zapewnia kontrolowane zatrzymanie bez przeciążania przekształtnika.
• Automatyka w obrabiarkach i robotach przemysłowych: umożliwia szybkie cyklowanie bez przegrzewania układu hamowania.
• Instalacje z przekształtnikami SINAMICS G120C (0,55–1,5 kW): montowany bezpośrednio pod modułem – oszczędność miejsca w szafie sterowniczej.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania przekształtnika i odczekać czas rozładowania kondensatorów. Rezystor montuje się na szynie DIN (TH35) lub bezpośrednio pod modułem przekształtnika zgodnie z dokumentacją techniczną producenta. Przekrój przewodów przyłączeniowych dobrać do spodziewanego prądu hamowania (maksymalny prąd wynikający z rezystancji i napięcia). Momenty dokręcania zacisków oraz minimalne odstępy izolacyjne – według karty katalogowej. Zaleca się zapewnienie swobodnego przepływu powietrza wokół rezystora w celu chłodzenia.

FAQ

• Czy rezystor jest wyposażony w czujnik temperatury lub termiczny wyłącznik? W danych produktu nie podano takiego elementu. Rezystor nie posiada wbudowanego zabezpieczenia termicznego – należy stosować zewnętrzne zabezpieczenie nadprądowe i termiczne zgodnie z projektem instalacji.
• Jaki jest stopień ochrony i czy można go montować na zewnątrz? Stopień ochrony wynosi IP20 – produkt przeznaczony do montażu wewnątrz szaf sterowniczych lub rozdzielnic, w suchym i czystym środowisku. Nie nadaje się do montażu na zewnątrz bez dodatkowej obudowy.
• Czy rezystor jest zgodny z innymi przekształtnikami poza SINAMICS G120C? Producent wskazuje kompatybilność z SINAMICS G120C w wielkości FSAA oraz ogólnie z serią MICROMASTER 4. Dla innych modeli należy sprawdzić parametry rezystancji i mocy w dokumentacji przekształtnika.
