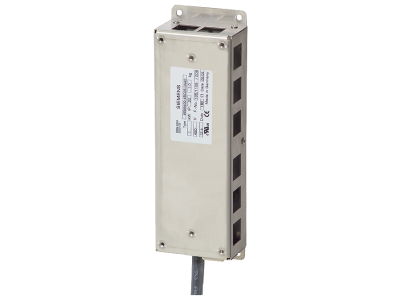

MICROMASTER 4 Braking resistor 200-240 V 180R 1000W PK 50W cont. 230x 72x 43.5 mm HxWxD IP20 | 6SE6400-4BC05-0AA0 Siemens

Alternatywny kod produktu: 6SE64004BC050AA0

Opis i Kluczowe Cechy

Rezystor hamowania Siemens 6SE6400-4BC05-0AA0 (MICROMASTER 4) to zewnętrzny rezystor przeznaczony do współpracy z przekształtnikami częstotliwości z rodziny MICROMASTER 440 oraz SINAMICS V20. Dzięki rezystancji 180 Ω i mocy szczytowej 1000 W pozwala na gwałtowne hamowanie mas o wysokim momencie bezwładności, odprowadzając nadwyżkę energii z obwodu pośredniego DC. Napięcie zasilania 200–240 V, stopień ochrony IP20 oraz kompaktowe wymiary 230×72×43,5 mm (H×W×D) ułatwiają montaż w szafie sterowniczej.

• Moc szczytowa 1000 W / moc ciągła 50 W: Umożliwia krótkotrwałe, intensywne hamowanie przy dużych obciążeniach, a w stanie ciągłym pracuje z niskim wydzielaniem ciepła, co zwiększa trwałość elementu.
• Rezystancja 180 Ω: Zapewnia optymalny przepływ prądu hamowania dla falowników średniej mocy, chroniąc obwód pośredni przed nadmiernym wzrostem napięcia.
• Napięcie pracy 200–240 V: Dostosowany do typowych sieci niskiego napięcia, bezpiecznie współpracuje z przekształtnikami w standardowych instalacjach przemysłowych.
• Stopień ochrony IP20: Chroni przed dostępem do części pod napięciem oraz przed wnikaniem pyłu – odpowiedni do montażu w rozdzielnicach i szafach sterowniczych.
• Kompaktowe wymiary 230×72×43,5 mm: Oszczędza miejsce w szafie, a przemyślana obudowa ułatwia odprowadzanie ciepła nawet przy dużym obciążeniu szczytowym.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Zaprojektowano go zgodnie z ogólnymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej obowiązującymi w branży energoelektronicznej. Do stosowania wyłącznie w instalacjach spełniających lokalne przepisy.

Zastosowanie

Rezystor hamowania Siemens 6SE6400-4BC05-0AA0 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie wyhamowanie napędu o dużej bezwładności lub częste cykle hamowania.

• Gwałtowne hamowanie maszyn o wysokim momencie bezwładności – np. wentylatory, wirówki, prasy, transport pionowy.
• Systemy napędowe z przekształtnikami MICROMASTER 440 (wielkości obudowy A–F) oraz SINAMICS V20 – jako zewnętrzny rezystor rozpraszający energię hamowania.
• Instalacje wymagające odprowadzenia nadwyżki energii z obwodu pośredniego DC podczas hamowania dynamicznego.
• Automatyka przemysłowa i procesy produkcyjne, gdzie konieczne jest precyzyjne zatrzymanie silnika bez przeciążeń.

Wskazówki Montażowe

Montaż oraz podłączenie rezystora hamowania może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od całego układu napędowego i odczekaj do całkowitego rozładowania kondensatorów obwodu pośredniego. Rezystor montuj na stabilnej powierzchni w pozycji zapewniającej swobodny przepływ powietrza (np. poziomo lub pionowo z odpowiednią wentylacją). Dobierz przekrój przewodów przyłączeniowych do spodziewanego prądu szczytowego. Moment dokręcania zacisków oraz pozostałe wartości podane są w dokumentacji technicznej producenta – stosuj się do nich. Nie przekraczaj mocy ciągłej 50 W przy długotrwałej pracy.

FAQ

• Czy rezystor nadaje się do pracy ciągłej? Moc ciągła wynosi 50 W, co oznacza, że w normalnych warunkach może długotrwale rozpraszać tę wartość. W przypadku gwałtownego hamowania dopuszcza się krótkotrwałe obciążenie szczytowe do 1000 W – należy jednak uwzględnić współczynnik wypełnienia cyklu pracy.
• Jaki jest stopień ochrony i czy można go montować na zewnątrz? Rezystor ma stopień ochrony IP20 – chroni przed ciałami stałymi >12 mm oraz przed dostępem do części czynnych. Nie jest odporny na wilgoć ani wodę, dlatego montaż wyłącznie w suchych pomieszczeniach w rozdzielnicach lub szafach sterowniczych.
• Z jakimi falownikami współpracuje? Przeznaczony głównie do serii MICROMASTER 440 (wielkości A–F) oraz SINAMICS V20. Należy sprawdzić, czy falownik posiada wbudowany chopper hamowania – rezystor podłącza się do zacisków B+ i B-.
