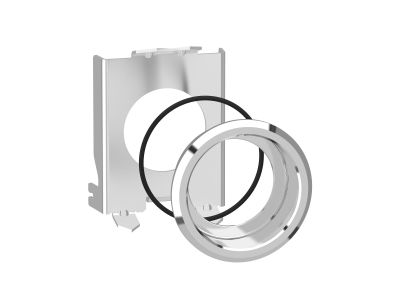

Metalowy zestaw do montażu podtynkowego przycisków i wskaźników świetlnych Fi 22 Harmony XB4 | ZB4BZ022 Schneider Electric

Opis i Kluczowe Cechy

Schneider Electric ZB4BZ022 to metalowy zestaw do montażu podtynkowego przycisków sterowniczych i wskaźników świetlnych serii Harmony XB4 o średnicy otworu 22 mm. Chromowana obudowa zapewnia trwałość i estetykę w wymagających aplikacjach przemysłowych. Dzięki stopniowi ochrony IP66 zestaw jest odporny na kurz i silne strumienie wody, co umożliwia pracę w trudnych warunkach środowiskowych. Szeroki zakres temperatur od -40°C do 70°C gwarantuje niezawodność w ekstremalnych klimatach.

• Chromowana, metalowa obudowa: odporna na korozję i uszkodzenia mechaniczne – wydłuża żywotność zestawu w agresywnym środowisku przemysłowym.
• Montaż w otworze 22 mm: uniwersalny standard zgodny z istniejącymi panelami – ułatwia integrację z obecną instalacją bez konieczności modyfikacji.
• Stopień ochrony IP66: pyłoszczelność i ochrona przed silnymi strumieniami wody – idealny do mycia i pracy na zewnątrz lub w strefach wilgotnych.
• Zakres temperatur -40°C do 70°C: stabilna praca w chłodniach, piekarniach, na zewnątrz – bez ryzyka uszkodzenia elementów wewnętrznych.
• Modułowa konstrukcja: łatwy montaż i demontaż przycisków oraz wskaźników świetlnych – skrócenie czasu serwisu i szybka wymiana komponentów.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej, posiada oznaczenie CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości obowiązującymi dla aparatury sterowniczej w przemyśle. Brak szczegółowych numerów norm w dokumentacji – zaleca się stosowanie zgodnie z przeznaczeniem producenta.

Zastosowanie

Zestaw montażowy ZB4BZ022 przeznaczony jest do instalacji w panelach operatorskich, szafach sterowniczych oraz urządzeniach przemysłowych, gdzie wymagana jest wysoka szczelność i odporność na warunki atmosferyczne. Umożliwia szybki i pewny montaż przycisków oraz lampek sygnalizacyjnych Harmony XB4 Fi 22.

• Panele operatorskie w maszynach produkcyjnych – łatwy dostęp do przycisków i wskaźników bez konieczności demontażu całego panelu.
• Instalacje w przemyśle spożywczym i chemicznym – odporność IP66 umożliwia mycie ciśnieniowe oraz pracę w środowiskach wilgotnych.
• Automatyka budynkowa i sterowanie bramami – niezawodna sygnalizacja w warunkach zewnętrznych.
• Sterowanie w zastosowaniach mobilnych (maszyny rolnicze, pojazdy specjalne) – zakres temperatur zapewnia działanie w ekstremalnych klimatach.

Wskazówki Montażowe

Montaż zestawu ZB4BZ022 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Osadź zestaw w otworze o średnicy 22 mm w panelu o grubości dostosowanej do wymagań. Dokręć elementy mocujące z momentem zgodnym z dokumentacją techniczną producenta. Przekrój przewodów przyłączeniowych dobierz do prądu obciążenia (zgodnie z danymi montowanych przycisków/wskaźników). Po zmontowaniu sprawdź szczelność i poprawność działania.

FAQ

• Czy zestaw ZB4BZ022 nadaje się do montażu przycisków podświetlanych LED? Tak, zestaw jest przeznaczony do wszystkich przycisków i wskaźników świetlnych Harmony XB4 Fi 22 – w tym wersji podświetlanych. Należy jednak dobrać odpowiednią cewkę/optykę zgodnie z katalogiem producenta.
• Jaki stopień ochrony ma zestaw? Zgodnie z danymi producenta zestaw posiada stopień ochrony IP66 – pyłoszczelność i ochrona przed silnymi strumieniami wody. Pełna szczelność jest osiągana po prawidłowym montażu z przyciskiem/wskaźnikiem.
• Czy zestaw można stosować na zewnątrz w zimnym klimacie? Tak, zakres temperatur roboczych od -40°C do 70°C pozwala na pracę w ekstremalnych warunkach, np. w chłodniach lub na zamarzniętych placach budowy. Należy jednak pamiętać o odpowiednim osłonięciu przed bezpośrednim oblodzeniem.
