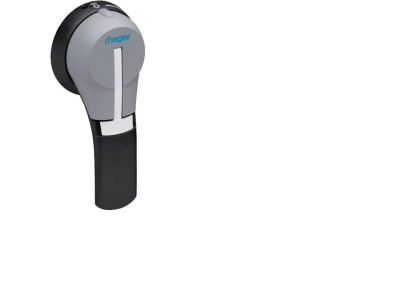

Mechanizm obrotowy do montażu na drzwiach bez wałka 630-1600 A | HZC003 Hager

Opis i Kluczowe Cechy

Mechanizm obrotowy HZC003 przeznaczony jest do montażu na drzwiach rozdzielnic i szaf sterowniczych. Zaprojektowany do współpracy z wyłącznikami i rozłącznikami w zakresie prądowym 630–1600 A, umożliwia wygodne sterowanie z zewnątrz bez konieczności stosowania dodatkowego wałka. Dzięki solidnej konstrukcji zapewnia niezawodne przenoszenie siły i długą żywotność w aplikacjach przemysłowych.

• Zakres prądowy 630–1600 A: dedykowany do współpracy z wyłącznikami o dużych obciążeniach, typowych dla rozdzielnic głównych w zakładach przemysłowych i energetyce zawodowej.
• Montaż na drzwiach bez wałka: upraszcza instalację, eliminuje konieczność prowadzenia wałka przez szafę, oszczędza miejsce i redukuje liczbę elementów.
• Kompatybilność z wyłącznikami 630–1600 A: mechanizm przeznaczony do współpracy z dedykowanymi wyłącznikami i rozłącznikami o tych parametrach, co gwarantuje poprawną pracę układu.
• Ergonomiczna dźwignia obrotowa: zapewnia pewny chwyt i wyczuwalne pozycje załącz/wyłącz, co zwiększa bezpieczeństwo obsługi.
• Konstrukcja przystosowana do trudnych warunków: wytrzymała obudowa odporna na uszkodzenia mechaniczne, odpowiednia do pracy w środowisku przemysłowym.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza zgodność z dyrektywami dotyczącymi bezpieczeństwa i kompatybilności. Zastosowanie w instalacjach elektrycznych powinno odbywać się zgodnie z wytycznymi producenta i przepisami krajowymi.

Zastosowanie

Mechanizm obrotowy HZC003 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub lokalne sterowanie wyłącznikiem głównym z poziomu drzwi rozdzielnicy. Jest elementem uzupełniającym dla rozłączników i wyłączników w zakresie 630–1600 A.

• Sterowanie wyłącznikiem głównym w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.
• Wyprowadzenie dźwigni wyłącznika na drzwi szafy sterowniczej dla łatwego dostępu operatora.
• Zastosowanie w energetyce zawodowej – rozdzielnice główne elektrowni, stacji transformatorowych i zakładów przemysłowych.
• Integracja z systemami automatyki – możliwość dodania sygnalizacji pozycji (w zależności od konfiguracji wyłącznika).

Wskazówki Montażowe

Montaż mechanizmu obrotowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, posiadający wiedzę na temat instalacji elektrycznych nn. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy i upewnij się, że obwód nie może zostać przypadkowo załączony. Postępuj zgodnie z instrukcją montażu dostarczoną przez producenta – zwróć szczególną uwagę na prawidłowe ustawienie dźwigni względem wyłącznika oraz moment dokręcania elementów mocujących. W przypadku montażu na drzwiach upewnij się, że otwór w płycie czołowej odpowiada wymiarom podanym w dokumentacji technicznej.

FAQ

• Czy mechanizm obrotowy HZC003 jest podświetlany? Nie, produkt nie posiada podświetlenia LED ani innych elementów sygnalizacji świetlnej. Stan wyłącznika należy oceniać wzrokowo położeniu dźwigni lub za pomocą dodatkowych wskaźników na wyłączniku.
• Jaki stopień ochrony IP ma ten mechanizm? Producent nie określił stopnia ochrony IP. W typowych zastosowaniach wewnątrz rozdzielnicy styk z częściami czynnymi jest wykluczony, a mechanizm montowany na drzwiach nie wymaga podwyższonej szczelności – w razie potrzeb skontaktuj się z działem technicznym.
• Czy mechanizm działa w trybie impulsowym (chwilowym) czy wymaga przytrzymania? Mechanizm obrotowy jest urządzeniem mechanicznym – działa w trybie dwupozycyjnym (załącz / wyłącz) bez konieczności podtrzymywania impulsu. Służy wyłącznie do przeniesienia ruchu na wyłącznik; tryb pracy zależy od samego wyłącznika (większość wyłączników głównych to przełączniki dwustabilne).
