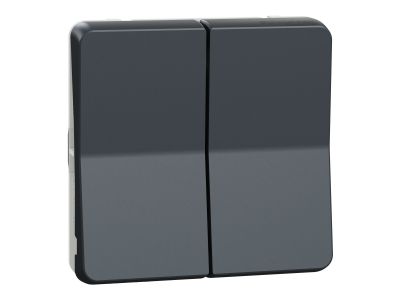

Mechanizm łącznika schodowy podwójny antracyt, Mureva | MUR35019 Schneider Electric

Opis i Kluczowe Cechy

Mechanizm łącznika schodowego podwójnego Mureva (MUR35019) marki Schneider Electric to element wyposażenia instalacji elektrycznej przeznaczony do realizacji funkcji łączeniowej w układach schodowych. Produkt charakteryzuje się stopniem ochrony IP55, co zapewnia niezawodne działanie w warunkach zwiększonej wilgotności i zapylenia, oraz wykonaniem z tworzywa termoplastycznego o podwyższonej odporności na promieniowanie UV, gwarantującego trwałość koloru i wytrzymałość mechaniczną. Wymiary urządzenia to 71 × 71 × 40 mm, a długość izolacji zdejmowanej z kabla wynosi 13 mm, co ułatwia przygotowanie przewodów podczas montażu.

• Stopień ochrony IP55: zabezpieczenie przed wnikaniem pyłu i wody w postaci strug – produkt sprawdza się w pomieszczeniach wilgotnych oraz na zewnątrz (w obudowach).
• Tworzywo termoplastyczne odporne na UV: wysoka odporność na działanie promieniowania słonecznego zapobiega żółknięciu i kruchości materiału, zachowując estetyczny wygląd przez lata.
• Montaż natynkowy i podtynkowy: elastyczność instalacji pozwala dopasować mechanizm do istniejącej infrastruktury lub wybranej estetyki wnętrza.
• Długość zdejmowanej izolacji 13 mm: ustandaryzowany wymiar ułatwia szybkie i pewne przyłączenie przewodów bez ryzyka uszkodzenia żyły.
• Wymiary kompaktowe (71×71 mm): jednolity kwadratowy format umożliwia łatwą integrację z puszkami i osprzętem serii Mureva.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dotyczących osprzętu instalacyjnego oraz posiada oznaczenie CE, potwierdzające zgodność z odpowiednimi dyrektywami UE. Zastosowane materiały i konstrukcja zapewniają bezpieczną pracę w projektowanych warunkach eksploatacji.

Zastosowanie

Łącznik schodowy podwójny umożliwia sterowanie jednym lub dwoma obwodami oświetleniowymi z dwóch niezależnych punktów. Jest podstawowym elementem w układach schodowych, korytarzowych oraz innych ciągach komunikacyjnych, gdzie wygodne załączanie/wyłączanie światła z różnych miejsc zwiększa komfort i bezpieczeństwo użytkowania.

• Sterowanie oświetleniem w klatkach schodowych, korytarzach i przedpokojach – możliwość włączania/wyłączania z dwóch lokalizacji.
• Zastosowanie w ciągach ewakuacyjnych, gdzie wymagana jest redundancja łączeń (np. na początku i końcu przejścia).
• Współpraca z obwodami oświetleniowymi w budynkach mieszkalnych, biurowych i użyteczności publicznej przy standardowym napięciu sieciowym.
• Instalacja w pomieszczeniach narażonych na wilgoć (łazienki, kuchnie) pod warunkiem zastosowania odpowiedniej obudowy zewnętrznej zapewniającej IP55.

Wskazówki Montażowe

Montaż mechanizmu powinien być wykonany przez instalatora z odpowiednimi uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Łącznik mocowany jest na standardowej puszce instalacyjnej (natynkowo lub podtynkowo) za pomocą elementów dystansowych i ramki. Przekrój przyłączanych przewodów należy dobrać do obciążenia obwodu – maksymalny przekrój wynika z konstrukcji zacisków (dane techniczne dostępne w karcie produktu). Po zakończeniu instalacji sprawdzić poprawność działania styku oraz dokręcić śruby zacisków zgodnie z momentem dokręcania podanym w instrukcji producenta.

FAQ

• Czy mechanizm posiada podświetlenie? W dostępnych danych technicznych nie przewidziano funkcji podświetlenia. Jeśli oświetlenie pozycyjne jest wymagane, należy zastosować oddzielny wskaźnik lub moduł LED.
• Jaki jest stopień ochrony mechanizmu? Produkt deklaruje stopień ochrony IP55, co oznacza pełną ochronę przed pyłem i ochronę przed strugami wody. Nie jest przystosowany do długotrwałego zanurzenia.
• Czy łącznik nadaje się do montażu w systemie natynkowym i podtynkowym? Tak, konstrukcja mechanizmu umożliwia oba rodzaje montażu. Do zabudowy natynkowej wymagana jest odpowiednia puszka lub obudowa natynkowa z serii Mureva.
