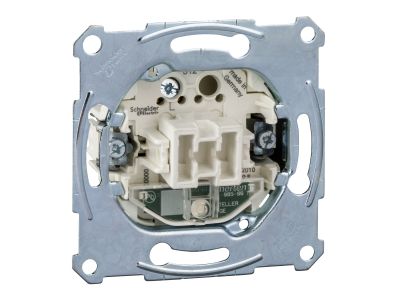

Mechanizm łącz. pojedynczy, 1-biegunowy z sygn. zał., p/t, 16 AX, 250 V AC, zaciski śrubowe | MTN3501-0000 Schneider Electric

Opis i Kluczowe Cechy

Mechanizm łącznika pojedynczego 1-biegunowego z sygnalizacją załączenia Merten (marka Schneider Electricder Electric) o symbolu MTN3501-0000 to podtynkowy element sterujący przeznaczony do montażu w instalacjach niskiego napięcia. Dzięki prądowi znamionowemu 16 AX (dla obciążeń żarowych) oraz napięciu 250 V AC umożliwia bezpieczną pracę w typowych obwodach oświetleniowych. Wyposażony w zaciski śrubowe ułatwiające pewne i trwałe połączenie przewodów.

• Prąd znamionowy 16 AX / napięcie 250 V AC: Gwarantuje niezawodną pracę w obwodach oświetleniowych o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Sygnalizacja załączenia: Wbudowany wskaźnik (np. dioda lub neonówka) informuje o stanie załączenia obwodu, co ułatwia diagnostykę i zwiększa bezpieczeństwo obsługi.
• Montaż podtynkowy: Umożliwia estetyczne i oszczędzające miejsce zabudowanie mechanizmu w puszce instalacyjnej, idealne do nowoczesnych instalacji.
• Zaciski śrubowe: Zapewniają pewne, niskorezystancyjne połączenie przewodów o odpowiednim przekroju, łatwe do wykonania standardowymi narzędziami.
• Stopień ochrony IP20: Chroni przed dostępem ciał stałych o średnicy powyżej 12,5 mm – typowy dla aparatury montowanej w suchych pomieszczeniach wewnątrz budynków.

Zgodność z Normami

Mechanizm Merten MTN3501-0000 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i jakości obowiązującymi dla aparatury łączeniowej. Posiada certyfikat CE, potwierdzający zgodność z wymogami dyrektyw Unii Europejskiej. Produkt przeznaczony do użytku w instalacjach wykonanych według obowiązujących przepisów (m.in. norma DIN VDE).

Zastosowanie

Łącznik pojedynczy 1-biegunowy z sygnalizacją sprawdza się wszędzie tam, gdzie potrzebne jest ręczne włączanie/wyłączanie obwodu oraz wizualne potwierdzenie jego stanu. Szczególnie polecany do:

• Sterowania oświetleniem w mieszkaniach, biurach, hotelach i obiektach użyteczności publicznej.
• Zabezpieczenia obwodów, w których ważne jest szybkie rozpoznanie, czy odbiornik jest zasilany (np. urządzenia technologiczne, wentylacja).
• Instalacji z możliwością późniejszej rozbudowy o elementy automatyki (jako podstawowy przycisk zwierny w systemach inteligentnego budynku).
• Zastosowań wymagających estetycznego wykończenia z zachowaniem funkcji sygnalizacji – np. w pokojach hotelowych czy korytarzach.

Wskazówki Montażowe

Montaż i podłączenie mechanizmu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej rozdzielnicy. Urządzenie przeznaczone jest do montażu podtynkowego w standardowej puszce instalacyjnej (np. o głębokości 40 mm). Zaciski śrubowe należy dokręcać momentem zgodnym z instrukcją producenta – typowo 0,5–0,8 Nm. Przekrój przewodów dobrać do prądu obciążenia (zalecane minimum 1,5 mm² przy 16 A). Nie przekraczać wartości znamionowych prądu i napięcia.

FAQ

• Czy łącznik ma podświetlenie? Tak, mechanizm wyposażony jest w sygnalizację załączenia – wskaźnik (np. dioda LED lub neonówka) świeci się, gdy obwód jest zamknięty. Nie jest to jednak podświetlenie ciągłe (np. w ciemności), a funkcja informująca o stanie łączenia.
• Jaki jest stopień ochrony IP? IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm (np. palce, przewody) – typowe dla urządzeń montowanych wewnątrz budynków. Brak ochrony przed wilgocią – nie stosować na zewnątrz ani w pomieszczeniach mokrych bez dodatkowej osłony.
• Jaki jest tryb pracy styku? Styk zwierny (normalnie otwarty, NO) – łącznik pojedynczy 1-biegunowy. Po naciśnięciu lub przesunięciu (w zależności od wersji osprzętu) następuje zamknięcie obwodu; po zwolnieniu – przerwanie. Produkt nie nadaje się do przełączania między dwoma obwodami.
