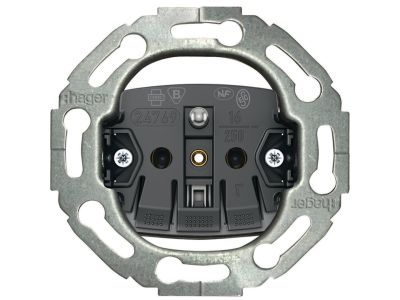

Mechanizm gniazda z uziemieniem, serie okrągłe, samozaciski, one.platform | WDS15001 Hager

Opis i Kluczowe Cechy

Mechanizm gniazda z uziemieniem w serii okrągłej z systemem samozacisków one.platform to nowoczesne rozwiązanie ułatwiające montaż i zapewniające trwałe, niezawodne połączenia elektryczne. Przeznaczony do instalacji w okrągłych puszkach montażowych i na listwach, umożliwia szybkie podłączanie przewodów bez konieczności użycia dodatkowych narzędzi.

• System samozacisków one.platform: Pozwala na szybkie i pewne podłączanie przewodów o przekroju do 2,5 mm² bezpośrednio w gnieździe, redukując czas montażu i minimalizując ryzyko błędów instalacyjnych.
• Zintegrowane uziemienie: Gwarantuje bezpieczeństwo użytkowania poprzez prawidłowe połączenie z przewodem ochronnym (PE), zgodnie z obowiązującymi normami elektrycznymi.
• Seria okrągła: Kompatybilna z powszechnie stosowanymi okrągłymi puszkami montażowymi, ułatwiająca integrację z istniejącymi instalacjami.
• Wysoka trwałość mechaniczna: Solidna konstrukcja zapewnia długotrwałą stabilność połączeń, odporność na drgania i obciążenia eksploatacyjne.
• Estetyczny design: Wbudowany system osłon i oznaczeń ułatwia identyfikację przewodów oraz zapewnia schludny wygląd instalacji.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich dotyczących instalacji elektrycznych niskiego napięcia (PN-EN 60670-1, PN-EN 60884-1) oraz posiada deklarację zgodności CE. Mechanizm jest zgodny z wymogami dotyczącymi bezpieczeństwa przeciwpożarowego i ochrony przeciwporażeniowej.

Zastosowanie

Mechanizm gniazda z uziemieniem w serii okrągłej przeznaczony jest do stosowania w instalacjach elektrycznych w budynkach mieszkalnych, biurowych i przemysłowych.

• Instalacje w okrągłych puszkach montażowych w ścianach, sufitach lub podłogach.
• Montaż na listwach instalacyjnych w systemach okablowania strukturalnego.
• Zasilanie odbiorników o standardowym poborze mocy w instalacjach jednofazowych.
• Modernizacja istniejących instalacji poprzez wymianę przestarzałych gniazd na nowoczesne mechanizmy samozaciskowe.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Mechanizm mocuje się w okrągłej puszce montażowej za pomocą standardowych wkrętów dostarczonych w zestawie. Przewody należy podłączyć do odpowiednich zacisków (L, N, PE) zgodnie z oznaczeniami na mechanizmie – system samozacisków one.platform umożliwia szybkie wpięcie przewodów bez konieczności skręcania śrub. Po podłączeniu należy sprawdzić stabilność połączeń i prawidłowe uziemienie.

FAQ

• Czy mechanizm jest kompatybilny z okrągłymi puszkami montażowymi innych producentów? Tak, mechanizm w serii okrągłej został zaprojektowany do współpracy z powszechnie stosowanymi okrągłymi puszkami montażowymi o standardowych wymiarach.
• Jaki przekrój przewodów można podłączyć do mechanizmu? System samozacisków one.platform obsługuje przewody o przekroju do 2,5 mm², co pokrywa większość zastosowań w instalacjach jednofazowych.
• Czy mechanizm wymaga dodatkowych narzędzi do montażu? Nie, do montażu wystarczają standardowe wkrętaki. System samozacisków umożliwia szybkie podłączanie przewodów bez użycia dodatkowych narzędzi.
