Manipulator z samoczynnym powrotem 2-kierunkowy metalowy Harmony XB4 | ZD4PA22 Schneider Electric

Opis i Kluczowe Cechy

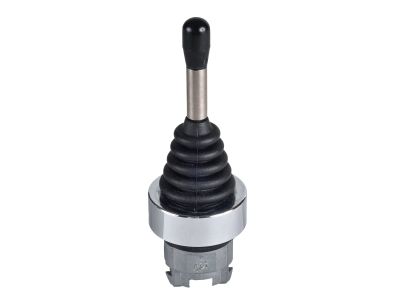

Manipulator z samoczynnym powrotem Schneider Electric Harmony XB4 (symbol ZD4PA22) to dwukierunkowy joystick sterowniczy przeznaczony do precyzyjnego sterowania maszynami i urządzeniami. Dzięki chromowanej metalowej ramce i wałkowi roboczemu zapewnia ergonomiczną obsługę oraz wysoką trwałość w środowisku przemysłowym. Urządzenie oferuje stopień ochrony IP66, co gwarantuje odporność na pył, wodę i uderzenia, a szeroki zakres temperatur pracy od -25°C do 70°C umożliwia stosowanie w różnorodnych warunkach. Kompatybilność z otworami montażowymi 22 mm ułatwia integrację z istniejącymi panelami sterowniczymi.

• Samoczynny powrót do pozycji zerowej w 2 kierunkach: mechanizm sprężynowy zapewnia bezpieczne i precyzyjne sterowanie – po zwolnieniu manipulatora urządzenie wraca do stanu neutralnego, co eliminuje ryzyko przypadkowego pozostawienia aktywnego sygnału sterującego.
• Stopień ochrony IP66: całkowita odporność na pył oraz silne strumienie wody, a także wytrzymałość uderzeniowa – idealne rozwiązanie do pracy w trudnych warunkach, takich jak hale produkcyjne, oczyszczalnie czy budowy.
• Szeroki zakres temperatur pracy (-25°C do 70°C): niezawodne działanie zarówno w mroźnych magazynach, jak i przy maszynach generujących ciepło, bez ryzyka uszkodzenia elementów wewnętrznych.
• Chromowana metalowa ramka i wałek roboczy: estetyczny wygląd oraz wysoka odporność na korozję i uszkodzenia mechaniczne – konstrukcja wykonana z metalu gwarantuje długą żywotność nawet przy intensywnej eksploatacji.
• Kompatybilność z otworami montażowymi 22 mm: pasuje do standardowych układów sterowania, co ułatwia wymianę i modernizację istniejących pulpitów bez konieczności przeróbek panelu.

Zgodność z Normami

Manipulator Schneider Electric Harmony XB4 ZD4PA22 spełnia wymogi europejskich norm oraz standardów DIN. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt został zaprojektowany i przebadany zgodnie z rygorystycznymi procedurami jakościowymi producenta.

Zastosowanie

Dwukierunkowy manipulator z samoczynnym powrotem znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne i bezpieczne sterowanie ruchem maszyn lub procesów. Sprawdza się w systemach automatyki przemysłowej i budynkowej.

• Sterowanie suwnicami, wózkami widłowymi i podnośnikami – precyzyjna kontrola kierunku jazdy i podnoszenia.
• Impulsowe sterowanie stycznikami, przekaźnikami i siłownikami w układach napędowych i transportowych.
• Sygnalizacja i wybór trybów pracy w maszynach pakujących, sortujących i montażowych.
• Interfejs operatorski na pulpitach sterowniczych w oczyszczalniach ścieków, przemyśle spożywczym i chemicznym.

Wskazówki Montażowe

Montaż manipulatora powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Urządzenie montuje się w otworze panelu o średnicy 22 mm, mocując je za pomocą dostarczonej nakrętki lub ramki. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia użytych styków (zgodnie z danymi modułu stykowego, jeśli stosowany oddzielnie). Moment dokręcania zacisków podany jest w karcie katalogowej. Po zamontowaniu sprawdź poprawność działania powrotu sprężynowego i brak mechanicznych zacięć.

FAQ

• Czy manipulator ma podświetlenie LED? Prezentowany model ZD4PA22 to wyłącznie mechaniczny manipulator z samoczynnym powrotem – nie zawiera elementów podświetlających. W razie potrzeby można zastosować oddzielne moduły sygnalizacyjne LED z serii Harmony XB4.
• Jaki stopień ochrony ma urządzenie? Manipulator posiada stopień ochrony IP66, co zapewnia całkowitą szczelność przed pyłem oraz odporność na silne strumienie wody – nadaje się do stosowania na zewnątrz i w miejscach narażonych na wilgoć.
• Jak działa tryb pracy manipulatora? Jest to urządzenie z samoczynnym powrotem (sprężynowym) do pozycji zerowej w dwóch kierunkach. Po wychyleniu wałka w jedną lub drugą stronę i zwolnieniu, manipulator automatycznie wraca do położenia neutralnego – nie utrzymuje stanu aktywnego.
