Manipulator 4-kierunkowy stabilny 1NO na kierunek Fi-22mm | XD4PA14 Schneider Electric

Opis i Kluczowe Cechy

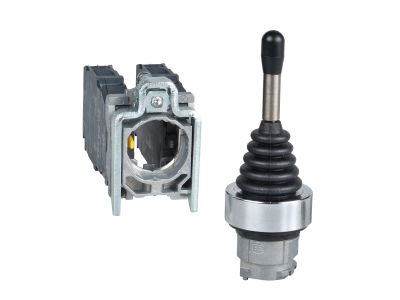

Manipulator 4-kierunkowy XD4PA14 firmy Schneider Electric z gamy Harmony XDA to kompletny element sterowniczy przeznaczony do pracy w otworze montażowym Fi 22 mm. Urządzenie wyposażono w cztery kierunki sterowania oraz piąte położenie neutralne, z jednym stykiem normalnie otwartym (1 NO) na każdy kierunek. Kołnierz mocujący wykonany z zamaku zapewnia wytrzymałość mechaniczną, a zaciski śrubowe gwarantują pewne połączenie przewodów. Dzięki działaniu wolnemu styków manipulator sprawdza się w aplikacjach wymagających precyzyjnego, impulsowego sterowania.

• 4 kierunki + położenie neutralne: Umożliwia intuicyjną kontrolę w czterech osiach, co przyspiesza obsługę maszyn i urządzeń.
• 1 styk NO na kierunek: Każdy ruch generuje niezależny sygnał załączający, co ułatwia podłączenie do styczników, przekaźników lub sterowników PLC.
• Średnica montażowa 22 mm: Standardowy wymiar otworu pasujący do większości paneli operatorskich i pulpitów sterowniczych.
• Kołnierz z zamaku: Odporny na korozję i uszkodzenia mechaniczne materiał gwarantuje długą żywotność w trudnych warunkach przemysłowych.
• Zaciski śrubowe (zgodne z EN 60947-1): Umożliwiają podłączenie przewodów o przekroju 2 x 1,5 mm² z końcówką kablową, zapewniając niską rezystancję styku i bezpieczne połączenie.

Zgodność z Normami

Manipulator XD4PA14 jest wyprodukowany zgodnie z wymogami norm europejskich i posiada certyfikację CE. Zaciski śrubowe spełniają wymagania normy EN 60947-1 dotyczącej łączeń w aparaturze rozdzielczej i sterowniczej.

Zastosowanie

Dzięki wielokierunkowej konstrukcji i wytrzymałej obudowie manipulator sprawdza się w różnorodnych aplikacjach przemysłowych i budynkowych, szczególnie tam, gdzie wymagana jest precyzyjna kontrola ruchu.

• Sterowanie ruchem maszyn (podnoszenie, opuszczanie, przesuwanie) w dźwigach, wózkach widłowych i suwnicach.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub wejść PLC w liniach produkcyjnych.
• Praca w pulpitach operatorskich jako element wyboru trybu pracy lub zadawania kierunku.
• Automatyka budynkowa – sterowanie roletami, żaluzjami lub bramami w systemach inteligentnego budynku.

Wskazówki Montażowe

Montaż manipulatora powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie w całym obwodzie. Urządzenie przeznaczone jest do montażu w otworze o średnicy 22 mm w płycie panelu. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do spodziewanego prądu obciążenia – dla styku 1 NO zalecany przekrój to 2 x 1,5 mm² z końcówką kablową (zgodnie z EN 60947-1). Po zakończeniu montażu sprawdź poprawność działania wszystkich kierunków przed oddaniem do eksploatacji.

FAQ

• Czy manipulator posiada podświetlenie LED? Nie, w dostarczonych danych producent nie przewiduje podświetlenia dla modelu XD4PA14. Do sygnalizacji stanu należy zastosować osobny wskaźnik LED.
• Jaki stopień ochrony IP ma to urządzenie? Producent nie podaje informacji o stopniu ochrony w dostępnych danych technicznych. Należy sprawdzić pełną kartę katalogową lub skontaktować się z działem technicznym Schneider Electric.
• Co oznacza "działanie wolne" styków? Określenie "działanie wolne" (free action) oznacza, że rozwarcie styku nie zależy od siły nacisku operatora – styk otwiera się niezależnie od ruchu elementu napędowego. Zapewnia to większą niezawodność i trwałość, szczególnie w aplikacjach wymagających impulsowego sterowania.
