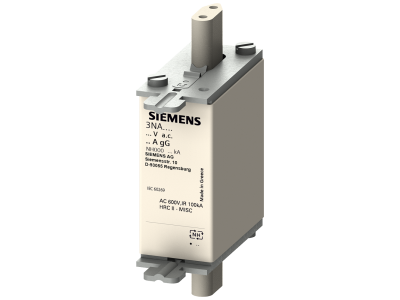

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH000, In: 50 A, gG, Un AC: 690 V, Un DC: 250V | 3NA3820-6KJ Siemens

Alternatywny kod produktu: 3NA38206KJ

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy w rozmiarze NH000 o prądzie znamionowym 50 A i charakterystyce gG. Model 3NA3820-6KJ przeznaczony jest do selektywnej ochrony przewodów i instalacji przed skutkami przeciążeń i zwarć. Dzięki napięciu znamionowemu AC 690 V oraz DC 250 V sprawdza się w obwodach prądu przemiennego i stałego. Kompaktowa wielkość NH000 ułatwia montaż w rozdzielnicach i polach bezpiecznikowych.

• Prąd znamionowy 50 A: Zapewnia bezpieczną pracę w obwodach o umiarkowanym obciążeniu, chroniąc kable i odbiorniki przed termicznym uszkodzeniem.
• Charakterystyka gG: Gwarantuje selektywność wyłączania – bezpiecznik reaguje zarówno na przeciążenia, jak i zwarcia, minimalizując wyłączenie tylko uszkodzonej gałęzi instalacji.
• Napięcie AC 690 V / DC 250 V: Uniwersalne zastosowanie w sieciach trójfazowych prądu przemiennego oraz w obwodach prądu stałego (np. w układach fotowoltaicznych lub sterowania).
• Wielkość NH000: Najmniejszy standardowy rozmiar w systemie NH, oszczędzający miejsce w szafach sterowniczych i rozdzielnicach przy zachowaniu pełnej mocy wyłączalnej.
• Wkładka topikowa SENTRON 3NA3: Sprawdzona konstrukcja zapewniająca powtarzalność parametrów i niezawodność w warunkach przemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm dla bezpieczników niskonapięciowych oraz posiada certyfikat CE. Zgodność z powszechnie stosowanymi standardami DIN umożliwia bezproblemową wymianę i integrację z istniejącymi systemami NH.

Zastosowanie

Dzięki charakterystyce gG i wysokim napięciom znamionowym wkładka 3NA3820-6KJ sprawdza się w wielu miejscach instalacji elektrycznej, gdzie wymagana jest selektywna i szybka ochrona.

• Ochrona przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach – zapobiega rozprzestrzenianiu się awarii.
• Zabezpieczenie obwodów silnikowych, grzejnych oraz sterowniczych przed przeciążeniem i zwarciem.
• Stosowanie w polach bezpiecznikowych NH w szafach sterowniczych przemysłu, budynków użyteczności publicznej oraz infrastruktury.
• Ochrona obwodów prądu stałego, np. w zasilaczach UPS, falownikach lub instalacjach fotowoltaicznych (do 250 V DC).

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Użyj odpowiedniego narzędzia do wyjmowania bezpieczników NH. Przekrój przewodów oraz wkładkę dobieraj zgodnie z obciążeniem obwodu. Po wymianie sprawdź prawidłowe osadzenie wkładki w podstawie – gwarantuje to niską rezystancję stykową i poprawne działanie ochrony.

FAQ

• Jaka jest charakterystyka wkładki 3NA3820-6KJ? Charakterystyka gG (ogólnego przeznaczenia) – zapewnia selektywną ochronę przewodów i instalacji przy przeciążeniach i zwarciach.
• Czy wkładkę można stosować w obwodach prądu stałego? Tak, maksymalne napięcie DC wynosi 250 V. Należy pamiętać o obniżonym napięciu znamionowym w porównaniu do AC.
• Jaki jest wymiar wielkości NH000? NH000 to najmniejszy standardowy rozmiar w rodzinie NH. Dokładne wymiary można znaleźć w karcie katalogowej producenta – pasuje do typowych podstaw NH000.
