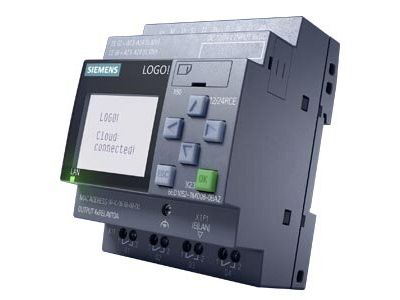

LOGO! 12/24RCE, Moduł logiczny, sterownik z wyświetlaczem | 6ED1052-1MD08-0BA2 Siemens

Opis i Kluczowe Cechy

Sterownik Siemens LOGO! 12/24RCE o numerze katalogowym 6ED1052-1MD08-0BA2 to najnowsza generacja modułów logicznych z serii LOGO! 8.4, która redefiniuje standardy w automatyce budynkowej i przemysłowej. Urządzenie zostało zaprojektowane z myślą o maksymalnej elastyczności i wydajności, oferując zintegrowany wyświetlacz LCD z możliwością zmiany koloru podświetlenia, co pozwala na szybką diagnostykę i wizualizację stanów procesowych bezpośrednio na panelu sterowniczym.

• Wszechstronne wejścia i wyjścia: Moduł posiada 8 wejść cyfrowych (DI), z których 4 mogą pracować jako wejścia analogowe (AI) w standardzie 0-10V, oraz 4 wyjścia przekaźnikowe (DO) o wysokiej obciążalności prądowej.
• Komunikacja i IoT: Zintegrowany interfejs Ethernet oraz wsparcie dla protokołu MQTT pozwalają na pełną integrację z systemami chmurowymi (Cloud Connection) oraz wymianę danych w standardzie Przemysłu 4.0.
• Pamięć i wydajność: Urządzenie obsługuje do 400 bloków funkcyjnych, co umożliwia realizację złożonych algorytmów sterowania bez konieczności inwestowania w droższe sterowniki PLC.
• Web Server: Wbudowany serwer WWW umożliwia tworzenie własnych stron wizualizacji, co pozwala na zdalne sterowanie i monitorowanie instalacji przez przeglądarkę internetową lub urządzenia mobilne.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami jakościowymi firmy Siemens, co potwierdzają liczne certyfikaty branżowe. Sterownik spełnia wymagania norm kompatybilności elektromagnetycznej (EMC) oraz posiada atesty dopuszczające go do pracy w środowiskach przemysłowych i komercyjnych. Dzięki modułowej konstrukcji o szerokości zaledwie 72 mm (4 moduły TE), urządzenie idealnie wpisuje się w standardy nowoczesnych rozdzielnic elektrycznych, zapewniając bezpieczeństwo użytkowania i długowieczność komponentów elektronicznych.

Zastosowanie

LOGO! 12/24RCE znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest inteligentna automatyzacja przy zachowaniu kompaktowych wymiarów. Idealnie sprawdza się w:

• Automatyce budynkowej: Sterowanie oświetleniem (funkcje przekaźnika impulsowego), roletami, systemami nawadniania oraz ogrzewaniem.
• Przemyśle: Sterowanie prostymi maszynami, układami pomp, wentylatorów oraz jako element rozproszonych systemów sterowania komunikujący się z SIMATIC S7 przez Ethernet.
• Monitoringu danych: Dzięki funkcji Data Log, sterownik może rejestrować parametry pracy na standardowej karcie microSD, co jest kluczowe w procesach kontroli jakości.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm wewnątrz obudowy zapewniającej odpowiedni stopień ochrony. Należy zwrócić uwagę na następujące aspekty techniczne:

• Zasilanie: Moduł wymaga stabilizowanego napięcia zasilania 12/24 V DC. Zaleca się stosowanie dedykowanych zasilaczy z serii LOGO! Power.
• Okablowanie: Przy podłączaniu wejść i wyjść należy stosować przewody o odpowiednim przekroju, zapewniając pewny styk w zaciskach śrubowych. Moment dokręcania śrub powinien być zgodny z dokumentacją techniczną, aby uniknąć uszkodzenia zacisków.
• Rozbudowa: System jest modułowy – w razie potrzeby można go rozszerzyć o dodatkowe moduły wejść/wyjść (do 24 DI / 20 DQ) oraz moduły komunikacyjne (KNX, GSM/GPS).

FAQ

1. Czy projekty ze starszych wersji LOGO! będą działać na tym modelu?
Tak, sterownik LOGO! 8.4 zapewnia kompatybilność wsteczną, co oznacza, że projekty stworzone dla starszych jednostek LOGO! 8 mogą być uruchamiane na nowym module.

2. Jakie oprogramowanie jest wymagane do konfiguracji?
Do pełnego wykorzystania możliwości wersji 8.4, w tym funkcji chmurowych i MQTT, wymagane jest oprogramowanie LOGO! Soft Comfort w wersji V8.4 lub nowszej.

3. Czy urządzenie posiada wbudowany zegar czasu rzeczywistego?
Tak, moduł posiada zintegrowany zegar czasu rzeczywistego (RTC) z podtrzymaniem rezerwowym, co pozwala na precyzyjne sterowanie czasowe bez konieczności zewnętrznych modułów.
