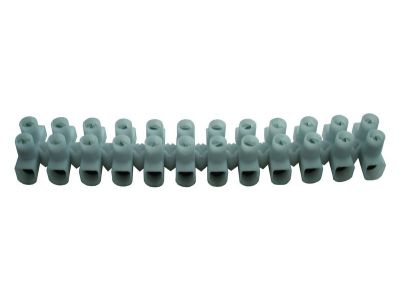

Listwa zaciskowa, zac. podwójne PAKL 160W 12x 4-6mm2 biała 054434 | 05103960 PROTEC.class

Opis i Kluczowe Cechy

Listwa zaciskowa PAKL 160W marki PROTEC to profesjonalne rozwiązanie elektroinstalacyjne, zaprojektowane z myślą o wymagających systemach rozdzielczych i połączeniowych. Produkt charakteryzuje się unikalnym wykonaniem z dwoma zaciskami na każdy biegun, co znacząco ułatwia mostkowanie i rozdzielanie potencjałów w obrębie jednej sekcji. Listwa składa się z 12 biegunów, które dzięki przemyślanej konstrukcji dają się łatwo odłączać, pozwalając na precyzyjne dopasowanie długości elementu do aktualnych potrzeb instalacji bez użycia specjalistycznych narzędzi.

• Przekrój znamionowy: Możliwość montażu przewodów o przekroju od 4 mm² do 6 mm² zapewnia stabilne przesyłanie energii elektrycznej przy zachowaniu niskiej rezystancji styków.
• Materiał izolacyjny: Wykonanie z wysokiej jakości polipropylenu gwarantuje doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne.
• Bezpieczeństwo termiczne: Maksymalna temperatura otoczenia wynosząca aż +110°C pozwala na pracę w miejscach narażonych na podwyższone obciążenia cieplne.
• Bezhalogenowość: Brak zawartości halogenów sprawia, że w przypadku pożaru materiał nie wydziela toksycznych gazów, co jest kluczowe dla bezpieczeństwa osób i mienia.
• Napięcie znamionowe: Izolacja przystosowana do pracy pod napięciem znamionowym 450 V.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany w ścisłym oparciu o europejskie standardy bezpieczeństwa. Spełnia wymagania normy DIN EN 60998-1, która określa ogólne wymagania dotyczące osprzętu połączeniowego do obwodów niskiego napięcia, oraz normy DIN EN 60998-2-1, odnoszącej się szczegółowo do wymagań dla samodzielnych zacisków z gwintowymi elementami zaciskowymi. Dzięki temu instalatorzy mają pewność, że stosują komponenty certyfikowane i dopuszczone do profesjonalnego obrotu elektrotechnicznego.

Zastosowanie

Listwa PAKL 160W znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jest idealnym wyborem do:

• Łączenia przewodów w puszkach instalacyjnych natynkowych i podtynkowych.
• Rozdzielania obwodów w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Instalacji oświetleniowych, gdzie wymagana jest wysoka odporność termiczna ze względu na bliskość źródeł ciepła.
• Systemów zasilania awaryjnego i sygnalizacji, gdzie kluczowe jest zachowanie parametrów bezhalogenowych.

Wskazówki Montażowe

Podczas montażu listwy zaciskowej PROTEC należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Przygotowanie przewodów: Końcówki przewodów typu linka powinny być zakończone odpowiednimi tulejkami zaciskowymi, aby zapewnić optymalną powierzchnię styku pod śrubą stalową.
• Moment dokręcania: Śruby zaciskowe wykonane ze stali należy dokręcać z odpowiednią siłą, aby uniknąć poluzowania połączenia pod wpływem drgań lub cykli termicznych, jednocześnie nie uszkadzając gwintu.
• Separacja biegunów: W przypadku konieczności użycia mniejszej liczby torów, poszczególne bieguny można oddzielić poprzez ich odłamanie lub odcięcie, co pozwala na optymalne zagospodarowanie przestrzeni w puszce.
• Prowadzenie przewodów: Dzięki dwóm zaciskom na biegun, możliwe jest estetyczne i bezpieczne prowadzenie przewodów wejściowych i wyjściowych bez konieczności upychania kilku żył pod jednym zaciskiem.

FAQ

1. Czy listwa jest odporna na promieniowanie UV?
Głównym przeznaczeniem listwy jest montaż wewnątrz obudów, puszek lub rozdzielnic. Polipropylen posiada standardową odporność, jednak w przypadku ekspozycji zewnętrznej zaleca się stosowanie dodatkowych osłon.

2. Jakie są zalety stosowania dwóch zacisków na jeden biegun?
Taka konstrukcja pozwala na niezależne mocowanie dwóch przewodów w obrębie jednego potencjału. Zwiększa to pewność połączenia i ułatwia diagnostykę oraz ewentualną rozbudowę instalacji bez przerywania ciągłości głównego obwodu.

3. Czy produkt można stosować w instalacjach o napięciu 400V?
Tak, napięcie znamionowe listwy wynosi 450 V, co pozwala na bezpieczną pracę w standardowych sieciach trójfazowych 230/400V.
